授权公布号:CN205880052U
一种分布式同步采样测量系统
有效
申请
2016-07-20
申请公布
1970-01-01
授权
2017-01-11
预估到期
2026-07-20
| 申请号 | CN201620769712.4 |
| 申请日 | 2016-07-20 |
| 授权公布号 | CN205880052U |
| 授权公告日 | 2017-01-11 |
| 分类号 | G01R25/00;G01R19/00 |
| 分类 | 测量;测试; |
| 申请人名称 | 武汉市豪迈电力自动化技术有限责任公司 |
| 申请人地址 | 湖北省武汉市东湖新技术开发区武大科技园武大园一路11号 |
专利法律状态
2017-01-11
授权
状态信息
授权
摘要

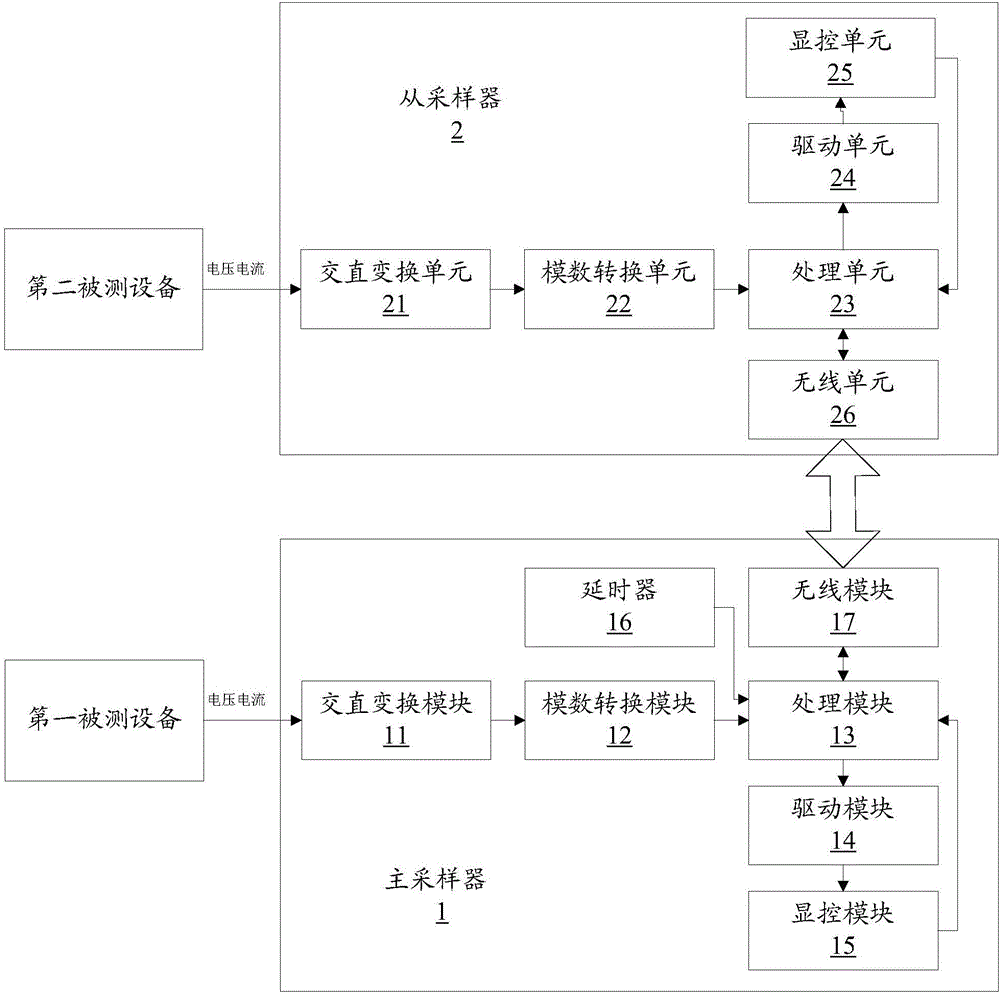

本实用新型适用于测试仪器技术领域,提供一种分布式同步采样测量系统,包括主采样器和从采样器,所述主采样器包括顺次连接的交流变换模块、模数转换模块、处理模块、驱动模块和显控模块,所述处理模块还连接有延时器和无线模块,所述从采样器包括顺次连接的交流变换单元、模数转换单元、处理单元、驱动单元和显控单元,所述处理单元还连接有无线单元,所述无线模块和无线单元网络连接。本实用新型主从采样器之间,采用无线同步技术进行分布式同步采样和测量,采集到的电压、电流无需使用线缆将传输至同一处进行集中测量,只需在同一时刻对它们进行同步采样即可实现对电压电流幅值和它们之间的相位差进行测量,测量准确度高。
