授权公布号:CN218759332U
一种集成式电动化前盖锁
有效
申请
2022-11-11
申请公布
1970-01-01
授权
2023-03-28
预估到期
2032-11-11
| 申请号 | CN202223005866.0 |
| 申请日 | 2022-11-11 |
| 授权公布号 | CN218759332U |
| 授权公告日 | 2023-03-28 |
| 分类号 | E05B83/24;E05B81/06;E05B81/32 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 烟台三环锁业集团股份有限公司 |
| 申请人地址 | 山东省烟台市芝罘区西南河路47号 |
专利法律状态
2023-03-28
授权
状态信息
授权
摘要

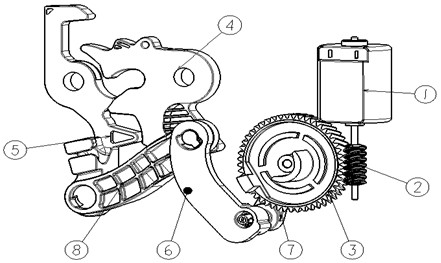

本实用新型涉及一种电动化前盖锁,属于汽车前盖锁结构技术领域。一种集成式电动化前盖锁,包括配置在锁体内部的电动执行器和啮合机构,所述啮合机构包括卡板和止动爪,其特征在于:所述电动执行器配置在卡板的一侧,通过位于卡板下方的连杆机构或直推组件驱动连接所述止动爪。本实用新型的布局方式提高了配置的紧凑度和科学性,有利于节省锁体空间。执行器通过连杆机构或直推组件联动止动爪,同时配合弹起扭簧的结构,更进一步的提高了本实用新型锁体的声音品质。
