授权公布号:CN117300225B
一种内冷刀杆及刀具
有效
申请
2023-11-29
申请公布
2023-12-29
授权
2024-03-15
预估到期
2043-11-29
| 申请号 | CN202311607986.4 |
| 申请日 | 2023-11-29 |
| 申请公布号 | CN117300225A |
| 申请公布日 | 2023-12-29 |
| 授权公布号 | CN117300225B |
| 授权公告日 | 2024-03-15 |
| 分类号 | B23C5/28;B23C5/20 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 厦门金鹭特种合金有限公司 |
| 申请人地址 | 福建省厦门市湖里区兴隆路69号 |
专利法律状态
2024-03-15
授权
状态信息
授权
2023-12-29
公布
状态信息
公布
摘要

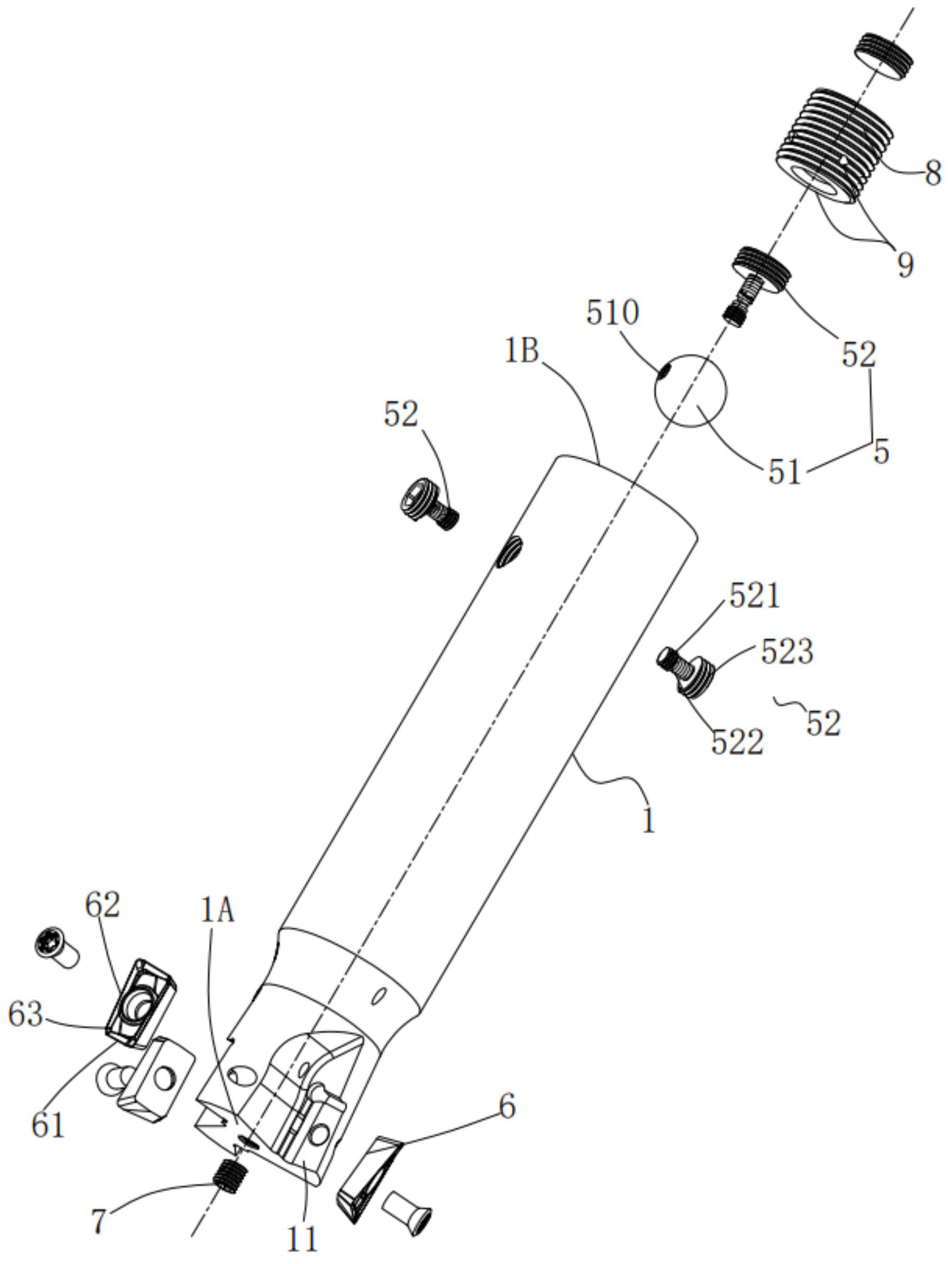

本发明公开一种内冷刀杆及刀具,包括刀杆本体,刀杆本体内设有至少三组冷却路及水路选择组件;各组冷却路的进水口分别位于刀杆本体的末端部;三组冷却路中的第一组冷却路用于对刀杆本体的前端部和/或刀片的底刃部冷却;三组冷却路的第二组冷却路用于对刀片的角刃部冷却;三组冷却路的第三组冷却路用于对刀片的侧刃部冷却;且第二组冷却路与第三组冷却路分别配置有若干过水道,各过水道以刀杆本体的中轴线中心对称设置;水路选择组件设置于刀杆本体的末端部,且用于远程切换式启闭任一组冷却路或至少两组冷却路;本发明提供的内冷刀杆及刀具,解决现有开设内冷路的刀体冷却模式单一、适用范围小及复杂冷却流道的刀体本体旋转动平衡差的问题。
