一种木地板翻板喷涂系统_专利查询-品牌网

授权公布号：CN217911092U

一种木地板翻板喷涂系统

有效

申请

2022-07-29

申请公布

1970-01-01

授权

2022-11-29

预估到期

2032-07-29

申请号	CN202221985173.X
申请日	2022-07-29
授权公布号	CN217911092U
授权公告日	2022-11-29
分类号	B05B13/02;B05B1/14;B65G47/252
分类	一般喷射或雾化；对表面涂覆液体或其他流体的一般方法〔2〕;
申请人名称	湖北宝源木业有限公司
申请人地址	湖北省荆门市东宝区子陵镇子陵街18号

专利法律状态

2022-11-29 授权

状态信息

授权

摘要

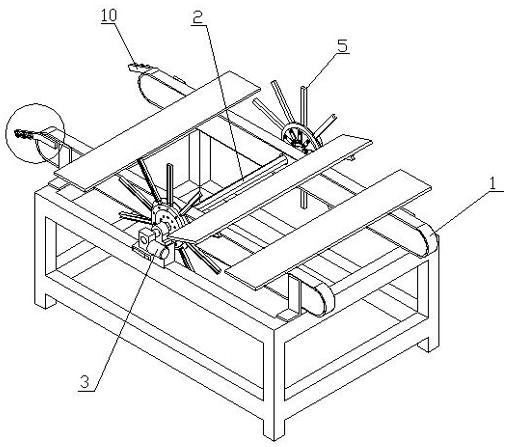

一种木地板翻板喷涂系统，它包括翻板装置和喷涂装置，翻板装置包括输送机（1）、主轴（2）、主轴驱动电机（3）、一对翻板组件和一对弧形下料杆（10），主轴（2）的两端分别通过轴承和轴承座安装在输送机（1）的机架上，主轴驱动电机（3）安装在输送机（1）的机架上，主轴驱动电机（3）的动力输出轴通过减速机与主轴（2）的一端传动相连，翻板组件包括固定盘（4）、一组翻板杆（5）、支撑盘（6）和压紧盘（7），固定盘（4）套装在主轴（2）上；优点是：木地板翻板迅速、阻燃剂喷涂速度快，减轻了工人劳动强度。
