授权公布号:CN212976942U
一种具有导向功能的横锯
有效
申请
2020-07-08
申请公布
1970-01-01
授权
2021-04-16
预估到期
2030-07-08
| 申请号 | CN202021322071.0 |
| 申请日 | 2020-07-08 |
| 授权公布号 | CN212976942U |
| 授权公告日 | 2021-04-16 |
| 分类号 | B23D45/10;B23D47/02 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 濮阳市森大木业有限公司 |
| 申请人地址 | 河南省濮阳市濮阳县柳屯镇张庄村 |
专利法律状态
2021-04-16
授权
状态信息
授权
摘要

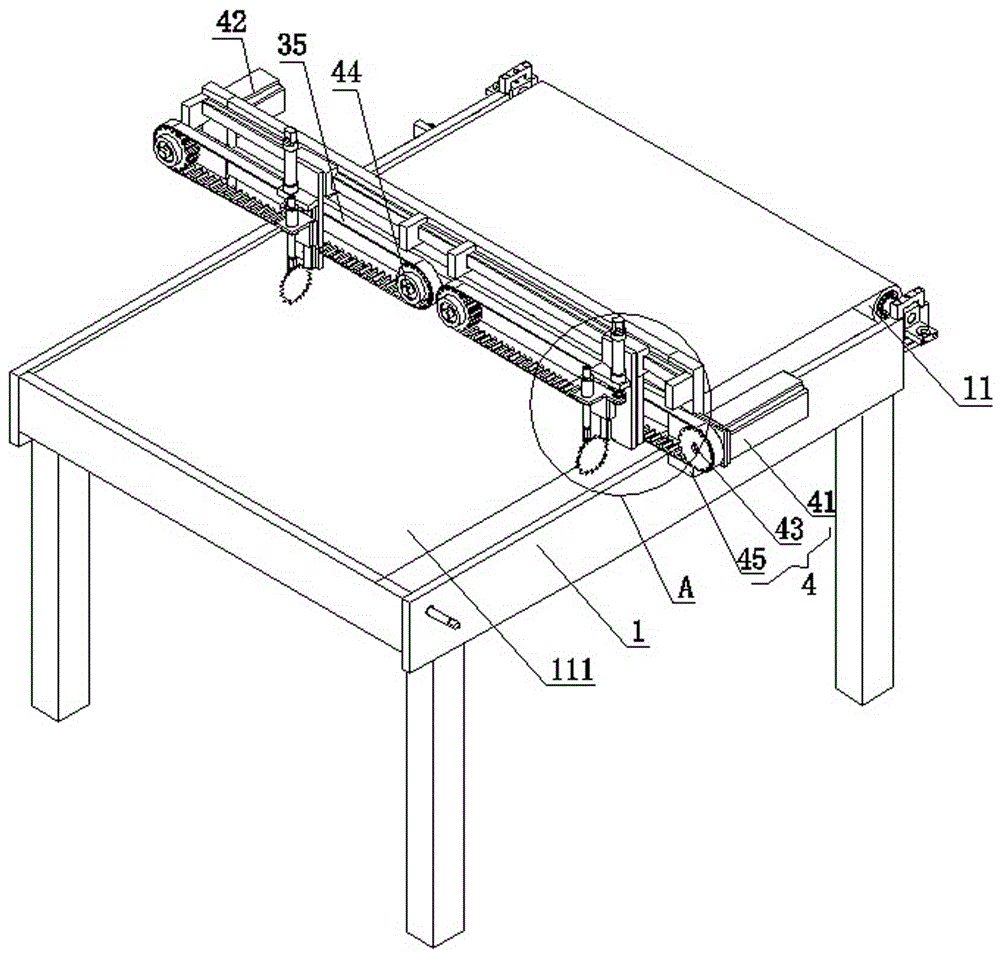

本实用新型公开了一种具有导向功能的横锯,包括锯床,所述锯床的前后两端安装有滚轮,并在滚轮的外部套有输送带,锯床的中部两边沿上安装有支撑架;所述两侧的支撑架顶端固定焊接侧板,并在侧板上固定导向机构和动力机构,动力机构包括第一电机、第二电机、前轴和尾轴。本具有导向功能的横锯,第一电机和第二电机驱动前轴旋转;卡块的凸面嵌入凹槽内,通过导向滑块引导卡块滑动,通过凹槽的结构避免脱离,利用前轴和尾轴齿轮旋转带动第一皮带和第二皮带旋转,并且两者旋转的速度以及方向受控于第一电机和第二电机,根据不同的需求控制,并且第一皮带和第二皮带移动后带动卡块在导向滑块上滑动,完成导向。
