授权公布号:CN217334122U
一种LED器件和发光装置
有效
申请
2022-03-31
申请公布
1970-01-01
授权
2022-08-30
预估到期
2032-03-31
| 申请号 | CN202220754834.1 |
| 申请日 | 2022-03-31 |
| 授权公布号 | CN217334122U |
| 授权公告日 | 2022-08-30 |
| 分类号 | H01L33/48;H01L33/54;H01L33/56 |
| 分类 | 基本电气元件; |
| 申请人名称 | 深圳市聚飞光电股份有限公司 |
| 申请人地址 | 广东省深圳市龙岗区平湖街道鹅公岭社区鹅岭工业区4号 |
专利法律状态
2022-08-30
授权
状态信息
授权
摘要

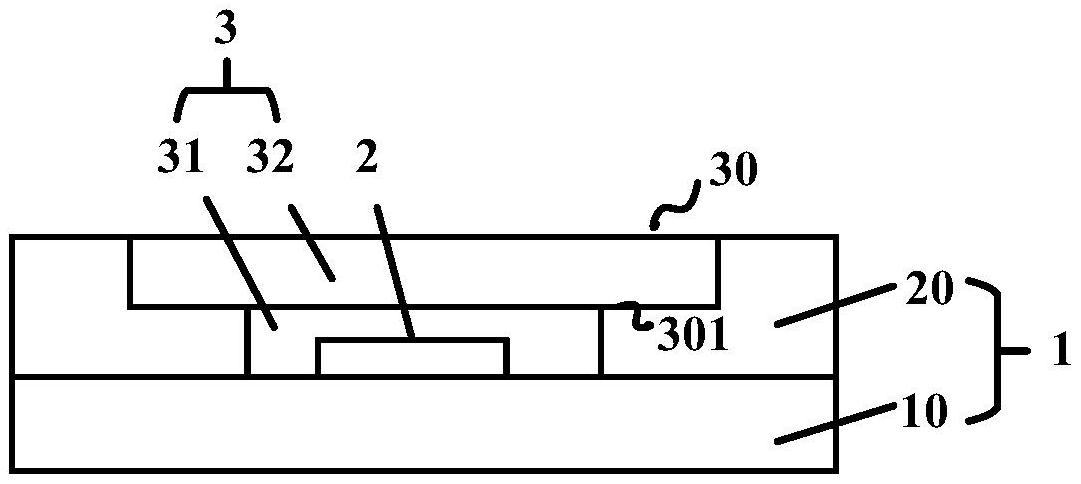

本实用新型提供的一种LED器件和发光装置,此LED器件包括LED支架,LED芯片和封装胶层;LED支架包括基座和绝缘支架,绝缘支架至少部分设置在基座上与基座形成封装槽;封装槽的槽壁上设有台阶面;LED芯片置于封装槽内与基座电性连接;封装胶层置于封装槽内包覆LED芯片;封装胶层包括第一封装胶层和第二封装胶层;其中,第一封装胶层与LED芯片接触,第二封装胶层固定在台阶面上,且第一封装胶层的硬度小于第二封装胶层的硬度。通过LED支架内的封装槽带有台阶面以便于设置多层封装胶层;设置第一封装胶层的硬度较低,则抗裂性能高;设置第二封装胶层的硬度较高,则气密性能好;实现LED器件既有高抗裂性又有高气密性,提升LED器件的可靠性。
