授权公布号:CN113007616B
一种PCB灯板和背光模组
有效
申请
2019-12-20
申请公布
2021-06-22
授权
2023-06-20
预估到期
2039-12-20
| 申请号 | CN201911331013.6 |
| 申请日 | 2019-12-20 |
| 申请公布号 | CN113007616A |
| 申请公布日 | 2021-06-22 |
| 授权公布号 | CN113007616B |
| 授权公告日 | 2023-06-20 |
| 分类号 | F21K9/00;F21V29/503;F21V29/83;H01L25/16;H01L33/48;H01L33/64;F21Y115/10N |
| 分类 | 照明; |
| 申请人名称 | 深圳市聚飞光电股份有限公司 |
| 申请人地址 | 广东省深圳市龙岗区平湖街道鹅公岭社区鹅岭工业区4号 |
专利法律状态
2023-06-20
授权
状态信息
授权
2021-10-22
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F21K9/00;申请日:20191220
2021-06-22
公布
状态信息
公布
摘要

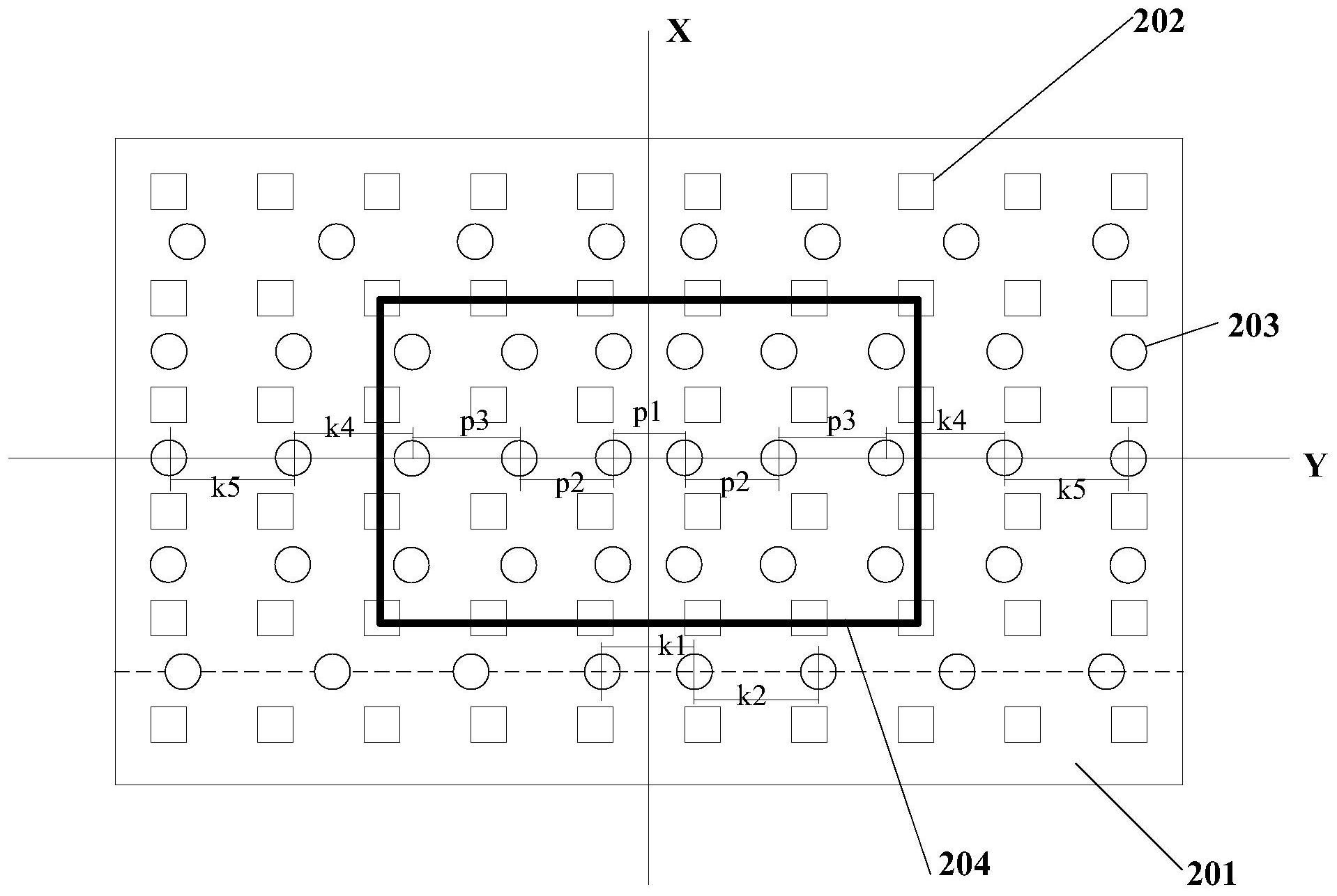

本发明提供一种PCB灯板和背光模组,该PCB灯板包括PCB板、位于PCB板上按规则排布的发光单元、设置于该PCB板相邻两行发光单元之间的散热孔,其中相邻散热孔沿Y轴方向的间距随着散热孔与所述PCB板中心点距离的增大而增大;本发明提供的PCB灯板,通过设置散热孔,将产生的热应力通过孔洞的作用释放;以PCB板中心点为中心,相邻两散热孔沿Y轴方向间距逐渐增大,使得PCB板中心的散热孔更密集,而越靠近PCB中心,热应力越大,通过密集的散热孔提高散热效率,从而减小翘曲;同时PCB中心散热孔密集也可以减轻PCB灯板自身重量,从另一方面减少翘曲。
