授权公布号:CN112993141B
一种LED支架组件、发光器件及发光装置
有效
申请
2021-02-04
申请公布
2021-06-18
授权
2023-04-07
预估到期
2041-02-04
| 申请号 | CN202110152311.X |
| 申请日 | 2021-02-04 |
| 申请公布号 | CN112993141A |
| 申请公布日 | 2021-06-18 |
| 授权公布号 | CN112993141B |
| 授权公告日 | 2023-04-07 |
| 分类号 | H01L33/62;H01L33/64;H01L33/48 |
| 分类 | 基本电气元件; |
| 申请人名称 | 深圳市聚飞光电股份有限公司 |
| 申请人地址 | 广东省深圳市龙岗区平湖街道鹅公岭社区鹅岭工业区4号 |
专利法律状态
2023-04-07
授权
状态信息
授权
2021-06-18
公布
状态信息
公布
摘要

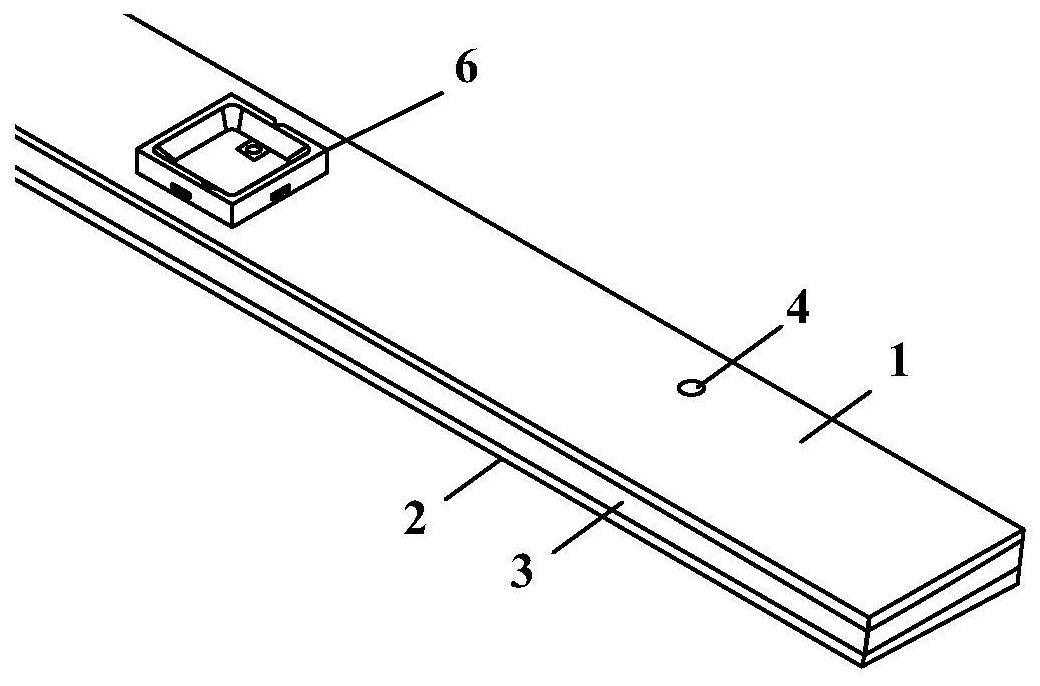

本发明提供一种LED支架组件、发光器件及发光装置,LED支架组件包括电路板以及LED支架,LED支架包括第一焊盘和第二焊盘,LED支架设置于电路板的第一侧;电路板的第一侧包括第一导电层,第一焊盘与第一导电层电连接,电路板对应于第二焊盘的区域包括导电体,导电体的导热系数大于电路板的基材的导热系数,并与电路板的第二侧的第二导电层连接,第二焊盘通过导电体与第二导电层电连接;通过导电体实现将第二焊盘上的热量有效的导出LED支架的内部,实现了良好的热量导出效果,利于减小热应力的增加,从而保证了LED灯珠的使用寿命。
