一种小间距前维护LED箱体及模组以及其拆装方法

授权公布号：CN104851371B

有效

申请

2015-06-01

申请公布

2015-08-19

授权

2017-08-25

预估到期

2035-06-01

申请号	CN201510291151.1
申请日	2015-06-01
申请公布号	CN104851371A
申请公布日	2015-08-19
授权公布号	CN104851371B
授权公告日	2017-08-25
分类号	G09F9/33
分类	教育；密码术；显示；广告；印鉴;
申请人名称	深圳市齐普光电子股份有限公司
申请人地址	广东省深圳市宝安区石岩街道塘头社区宝石路宝石科技园C栋

专利法律状态

2017-12-08 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):G09F9/33；登记生效日:20171121；变更事项:专利权人；变更前:吴小刚；变更后:深圳市齐普光电子股份有限公司；变更事项:地址；变更前:518000 广东省深圳市南山区前海路3101号星海名城8组团5栋17A；变更后:518000 广东省深圳市宝安区石岩街道塘头社区宝石路宝石科技园C栋

2017-08-25 授权

状态信息

授权

2015-09-16 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):G09F9/33；申请日:20150601

2015-08-19 公布

状态信息

公布

摘要

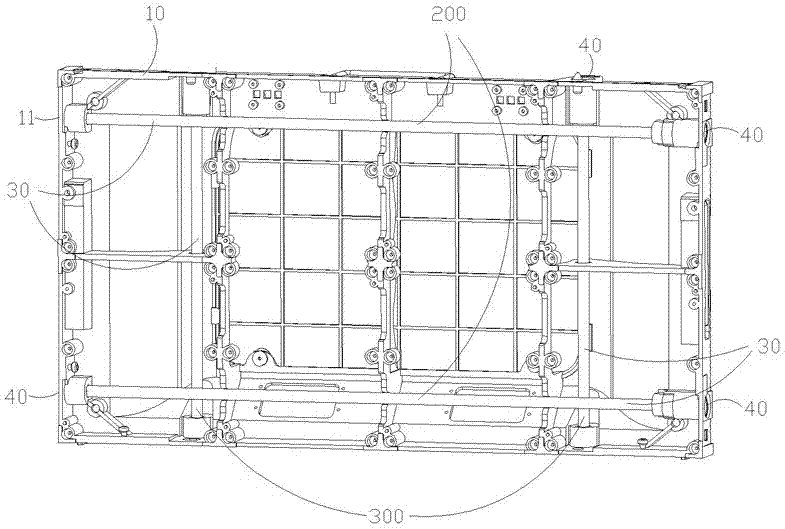

本发明涉及一种小间距前维护LED箱体及模组以及其拆装方法，其结构包括箱体、若干LED模组以及显示屏间连接单元，其中，该箱体具有箱体正面、箱体背面以及箱体侧面，该箱体侧面环绕连接在该箱体正面与该箱体背面之间，若干该LED模组排列设置在该箱体正面，若干该LED模组彼此拼接在一起形成一LED显示面，该箱体中设置有若干箱体磁吸单元，每一个该LED模组的背面都设置有模组磁吸单元，该箱体磁吸单元与该模组磁吸单元一一对应，通过该箱体磁吸单元以及该模组磁吸单元若干该LED模组被磁吸设置在该箱体正面，每一个该LED模组的背面还设置有拆卸磁吸单元，该拆卸磁吸单元与磁吸拆卸辅助器相对应。
