授权公布号：CN105879326B

可调式臂力器

有效

申请

2016-06-17

申请公布

2016-08-24

授权

2018-06-19

预估到期

2036-06-17

申请号	CN201610432935.6
申请日	2016-06-17
申请公布号	CN105879326A
申请公布日	2016-08-24
授权公布号	CN105879326B
授权公告日	2018-06-19
分类号	A63B23/12;A63B21/02
分类	运动；游戏；娱乐活动;
申请人名称	浙江百事特工贸有限公司
申请人地址	浙江省金华市永康市五金科技工业园九鼎路100号

专利法律状态

2018-06-19 授权

状态信息

授权

2016-09-21 实质审查的生效

状态信息

实质审查的生效IPC(主分类):A63B 23/12申请日:20160617

2016-08-24 公布

状态信息

公开

摘要

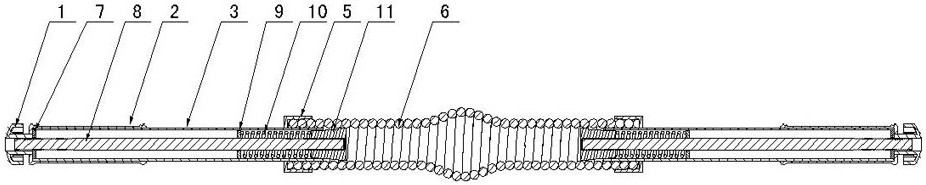

本发明创造公开了一种可调式臂力器，包括臂力弹簧(6)、臂力管(3)，所述臂力管(3)的外管口上固定有端盖(7)，端盖(7)上设有中心孔，臂力管(3)的内管口上设有膨胀槽(13)；臂力管(3)内设有臂力调节机构，该机构包括调节旋钮(1)、螺杆(8)、内弹簧定位块(9)、内弹簧(10)、锥形膨胀接头(11)，螺杆(8)设置在臂力管(3)内，螺杆(8)的内端连接在锥形膨胀接头(11)上，锥形膨胀接头(11)与臂力管(3)的内管口配合，螺杆(8)的外端穿过端盖(7)中心孔与调节旋钮(1)螺纹连接，内弹簧定位块(9)固定在臂力管(3)内，内弹簧(10)设置在内弹簧定位块(9)与锥形膨胀接头(11)之间。采用本结构后，具有结构简单合理、调节灵活方便、连接牢固可靠、利用率高、可无级线性调节等优点。
