授权公布号:CN215853873U
铁片分离推送系统
有效
申请
2021-07-29
申请公布
1970-01-01
授权
2022-02-18
预估到期
2031-07-29
申请号 CN202121756262.2
申请日 2021-07-29
授权公布号 CN215853873U
授权公告日 2022-02-18
分类号 B65G47/91;B65G59/06;B65G61/00;B65G47/82
分类 输送;包装;贮存;搬运薄的或细丝状材料;
申请人名称 岩谷气具(珠海)有限公司
申请人地址 广东省珠海市国家高新技术产业开发区金鼎北沙河头埔92号

专利法律状态

2022-02-18 授权
状态信息
授权

摘要

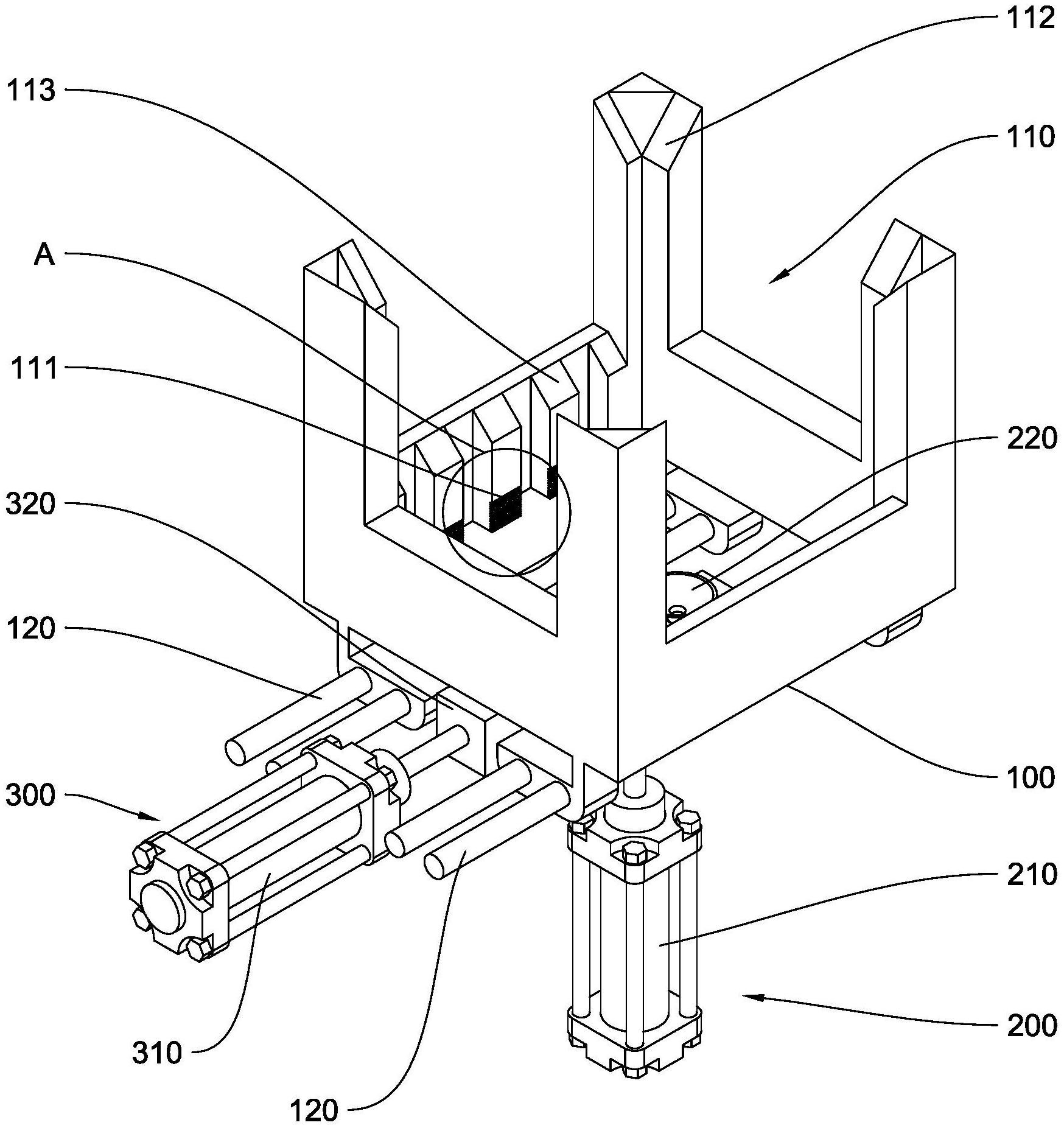

本实用新型公开了一种铁片分离推送系统,包括:料仓,用于存放铁片,料仓内设置有沿竖直方向贯通的料道,料道设置为能被铁片通过,料道的下端设置有若干分料槽,卡接铁片;吸取单元,设置在料道的下方,吸取单元包括吸料头,吸取铁片;推送单元,设置在料道的侧方,推送单元包括推料头,推送铁片;驱动元件,驱动元件包括竖直驱动元件和水平驱动元件,竖直驱动元件与吸料头连接并驱动吸料头沿竖直方向运动,水平驱动元件与推料头连接并驱动推料头沿水平方向运动。通过分料槽卡接铁片,吸取单元吸取铁片,整体结构简单,自动实现铁片的分离,随后,推送单元将分离后的铁片快速推送到下一工位,衔接加工设备,有效提高加工效率。
