授权公布号:CN215796263U
自动贴标和组装旋钮产线
有效
申请
2021-08-18
申请公布
1970-01-01
授权
2022-02-11
预估到期
2031-08-18
| 申请号 | CN202121949479.5 |
| 申请日 | 2021-08-18 |
| 授权公布号 | CN215796263U |
| 授权公告日 | 2022-02-11 |
| 分类号 | B65G15/24;B65G21/14;B65G41/00;B65C9/02 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 岩谷气具(珠海)有限公司 |
| 申请人地址 | 广东省珠海市国家高新技术产业开发区金鼎北沙河头埔92号 |
专利法律状态
2022-02-11
授权
状态信息
授权
摘要

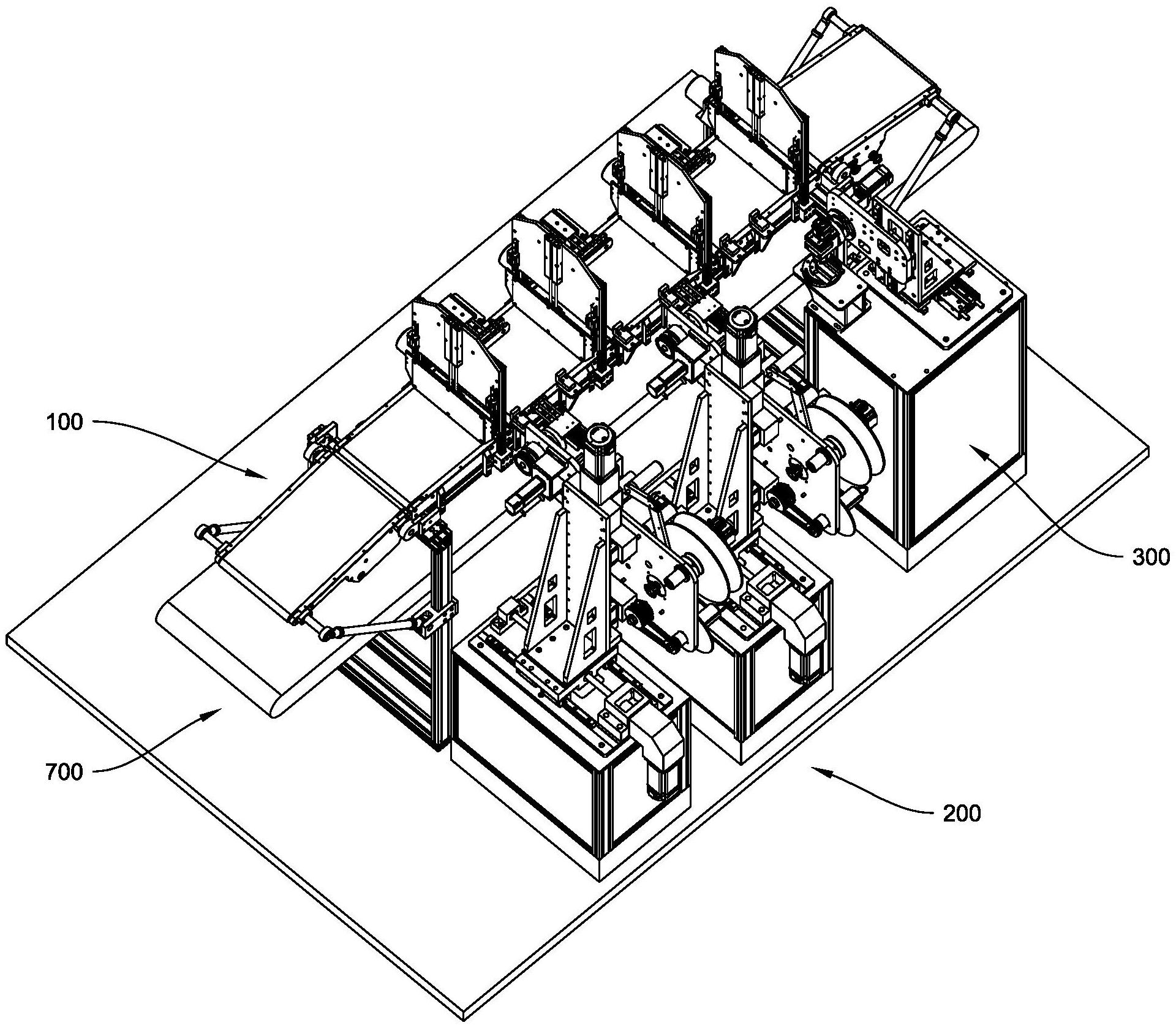

本实用新型公开了一种自动贴标和组装旋钮产线,用于粘贴标签和组装旋钮,包括:第一输送线,第一输送线沿输送方向依次设置有贴标单元和组装单元;贴标单元包括标签来料线,贴标夹手和贴标驱动机构,贴标驱动机构包括第一驱动组件,第一驱动组件连接有第一转盘,并驱动第一转盘转动,贴标夹手连接于第一转盘;组装单元包括旋钮来料线、组装夹手和组装驱动机构,组装驱动机构包括第二驱动组件和第三驱动组件,第二驱动组件连接有第二转盘,并驱动第二转盘转动,第三驱动组件连接于第二转盘,第三驱动组件连接组装夹手,并驱动组装夹手转动。产品通过贴标单元和组装单元,在第一输送线上完成产品的粘贴标签和组装旋钮两道工序,有效提高生产效率。
