授权公布号:CN215697515U
便携气瓶空罐二重封卷系统
有效
申请
2021-08-05
申请公布
1970-01-01
授权
2022-02-01
预估到期
2031-08-05
| 申请号 | CN202121822943.4 |
| 申请日 | 2021-08-05 |
| 授权公布号 | CN215697515U |
| 授权公告日 | 2022-02-01 |
| 分类号 | B21D51/18;B21D43/00 |
| 分类 | 基本上无切削的金属机械加工;金属冲压; |
| 申请人名称 | 岩谷气具(珠海)有限公司 |
| 申请人地址 | 广东省珠海市国家高新技术产业开发区金鼎北沙河头埔92号 |
专利法律状态
2022-02-01
授权
状态信息
授权
摘要

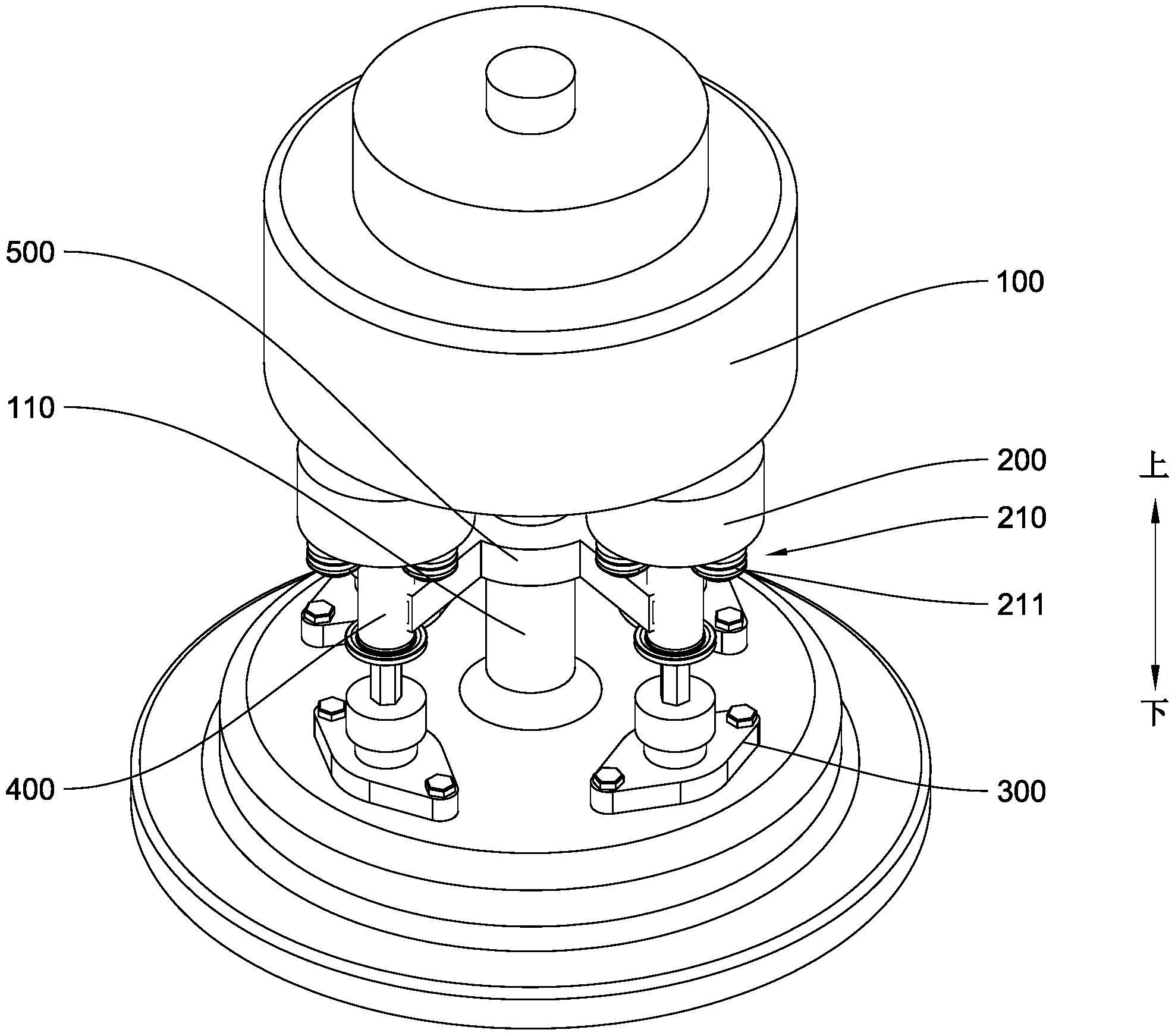

本实用新型公开了一种便携气瓶空罐二重封卷系统,包括:第一转盘,第一转盘的中心固定连接有转轴;若干第二转盘,若干第二转盘安装在第一转盘的下方,且随第一转盘同步转动;若干托盘机构,设置在若干第二转盘的下方,托盘机构通过转轴与第一转盘同步转动,托盘机构上承托有气瓶空罐。若干轮组,设置在所述托盘机构的上方,轮组安装于第二转盘,且随第二转盘同步转动,轮组包括压头和封卷轮,压头设置在第二转盘的中间,封卷轮为四个,四个封卷轮沿气瓶空罐的周向均匀布置。两个互成180°的封卷轮为一组,在第二转盘的转动和封卷轮自身的转动下,两组封卷轮对托盘机构上的气瓶空罐进行二重封卷,封卷的效果更好,产品的气密性得到更好的保证。
