授权公布号:CN217577127U
气瓶顶盖姿态调整装置
有效
申请
2022-05-23
申请公布
1970-01-01
授权
2022-10-14
预估到期
2032-05-23
| 申请号 | CN202221246985.2 |
| 申请日 | 2022-05-23 |
| 授权公布号 | CN217577127U |
| 授权公告日 | 2022-10-14 |
| 分类号 | B65G47/248;B65G43/08;B65G69/20 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 岩谷气具(珠海)有限公司 |
| 申请人地址 | 广东省珠海市国家高新技术产业开发区金鼎北沙河头埔92号 |
专利法律状态
2022-10-14
授权
状态信息
授权
摘要

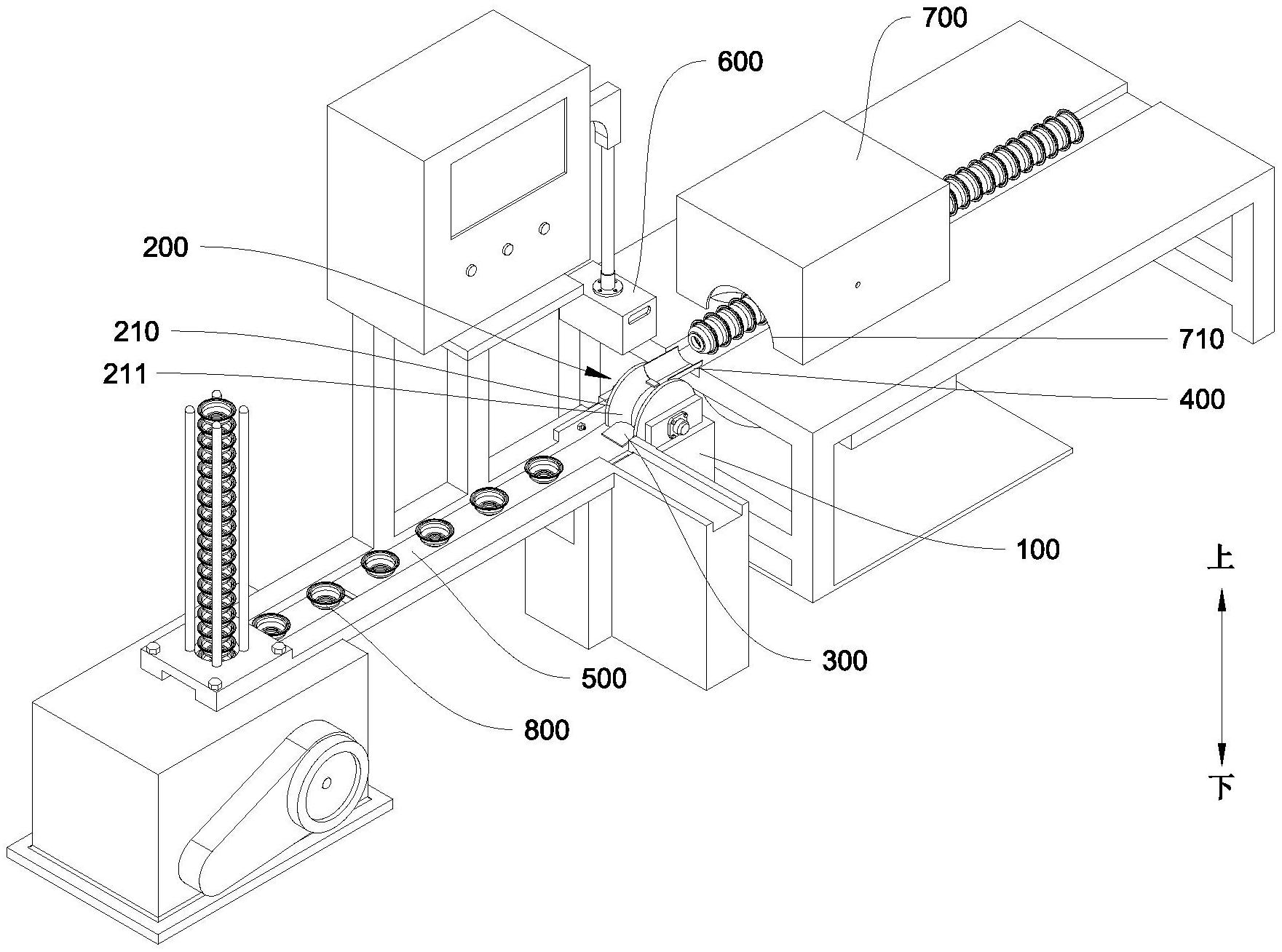

本实用新型公开了气瓶顶盖姿态调整装置,包括:固定座;转动组件,安装于固定座,转动组件包括驱动件和转动轮,驱动件连接并驱动转动轮转动,转动轮具有磁性,转动轮设有用于定位气瓶顶盖的定位槽,定位槽沿转动轮的周向延伸并形成闭环;进料板,设于转动轮的进料端,部分进料板置于定位槽内,出料板,设于转动轮的出料端,部分出料板置于定位槽内;其中,进料板布置于转动轮的中部,出料板布置于转动轮的顶部,进料板和出料板配合,以将气瓶顶盖的姿态从卧姿调整至立姿。通过进料板和出料板分别布置在转动轮的中部和顶部,定位槽的槽壁磁性吸附气瓶顶盖的边沿,自动将封胶出来的气瓶顶盖由原来的卧姿调整至立姿,降低人工成本,提高生产效率。
