授权公布号:CN212288850U
一种羽毛球用热熔胶增重机
有效
申请
2020-07-03
申请公布
1970-01-01
授权
2021-01-05
预估到期
2030-07-03
| 申请号 | CN202021286050.8 |
| 申请日 | 2020-07-03 |
| 授权公布号 | CN212288850U |
| 授权公告日 | 2021-01-05 |
| 分类号 | B29C73/02 |
| 分类 | 塑料的加工;一般处于塑性状态物质的加工; |
| 申请人名称 | 南京胜利体育用品实业有限公司 |
| 申请人地址 | 江苏省南京市江宁区禄口街道华商路18号 |
专利法律状态
2021-01-05
授权
状态信息
授权
摘要

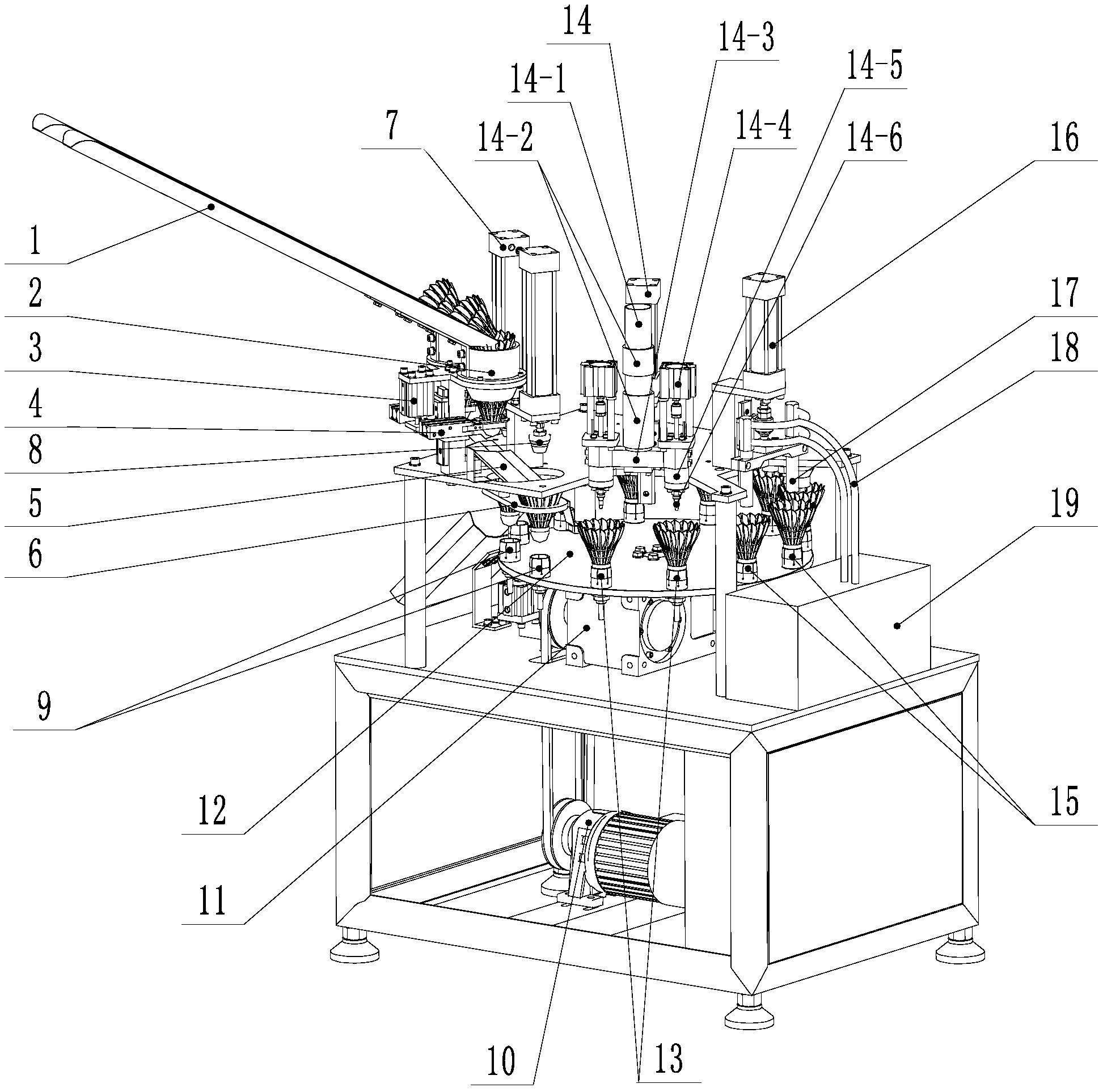

本实用新型涉及一种羽毛球用热熔胶增重机,包括转盘和依次设于转盘的上料单元、注胶单元、平压冷却单元、风扇冷却单元和下料单元,转盘用于承载多个羽毛球并旋转;上料单元用于将羽毛球上料于所述转盘;注胶单元用于将热熔胶注射于所述转盘上的羽毛球球芯处;平压冷却单元通过单元内的平压冷却头下压并冷却羽毛球球芯中的热熔胶;风扇冷却单元通过单元内的冷却风扇对经过压平、固化操作后的热熔胶进行再次冷却;下料单元用于将采用热熔胶增重并冷却后的羽毛球从所述转盘上下料。本实用新型的优点是能够实现熔胶、定量注胶、降温平压同步进行,减少了羽毛球制作工艺的工序以及用工数量。
