授权公布号:CN207433005U
一种安全帽标签印染辅助装置
有效
申请
2017-09-12
申请公布
1970-01-01
授权
2018-06-01
预估到期
2027-09-12
| 申请号 | CN201721166136.5 |
| 申请日 | 2017-09-12 |
| 授权公布号 | CN207433005U |
| 授权公告日 | 2018-06-01 |
| 分类号 | B41F17/34 |
| 分类 | 印刷;排版机;打字机;模印机〔4〕; |
| 申请人名称 | 北京慧缘有限责任公司 |
| 申请人地址 | 北京市密云区河南寨镇滨河工业开发区 |
专利法律状态
2018-06-01
授权
状态信息
授权
摘要

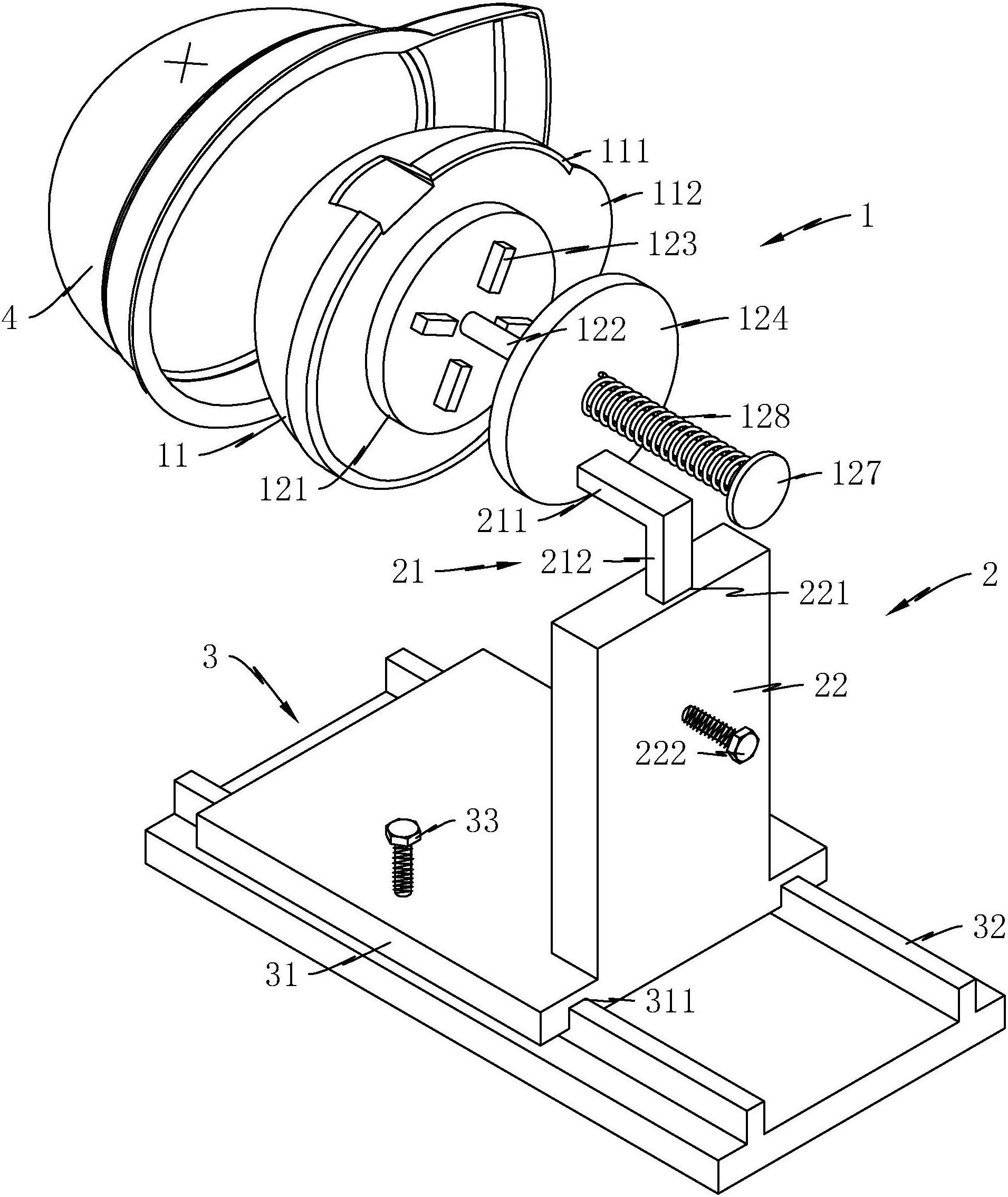

本实用新型公开了一种安全帽标签印染辅助装置,解决了更换安全帽印染位置时需要频繁改动定位装置的问题,其技术方案要点是包括定位装置、承载定位装置竖直滑动的升降装置以及支撑升降装置和定位装置的底座,所述定位装置包括支撑罩和承载支撑罩旋转的旋转组件,所述旋转组件包括固定盘和以所述固定盘中心为轴圆周运动以及沿轴向滑动的旋转盘,所述支撑罩固定于所述旋转盘上,所述固定盘与所述旋转盘相对的一面上设置有周向均匀分布的限位凹槽,所述旋转盘上设置有与所述限位凹槽相对应的限位凸块。能够方便改变安全帽的印染面,不需要频繁更换模具,提高了印染效率。
