授权公布号:CN109967615B
一种用于形成封闭环状边缘的折弯刀具组
有效
申请
2017-12-27
申请公布
2019-07-05
授权
2024-01-26
预估到期
2037-12-27
| 申请号 | CN201711447777.2 |
| 申请日 | 2017-12-27 |
| 申请公布号 | CN109967615A |
| 申请公布日 | 2019-07-05 |
| 授权公布号 | CN109967615B |
| 授权公告日 | 2024-01-26 |
| 分类号 | B21D37/10;B21D19/14 |
| 分类 | 基本上无切削的金属机械加工;金属冲压; |
| 申请人名称 | 震旦(中国)有限公司 |
| 申请人地址 | 上海市嘉定区马陆镇申霞路369号 |
专利法律状态
2024-01-26
授权
状态信息
授权
2019-07-30
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):B21D37/10;申请日:20171227
2019-07-05
公布
状态信息
公布
摘要

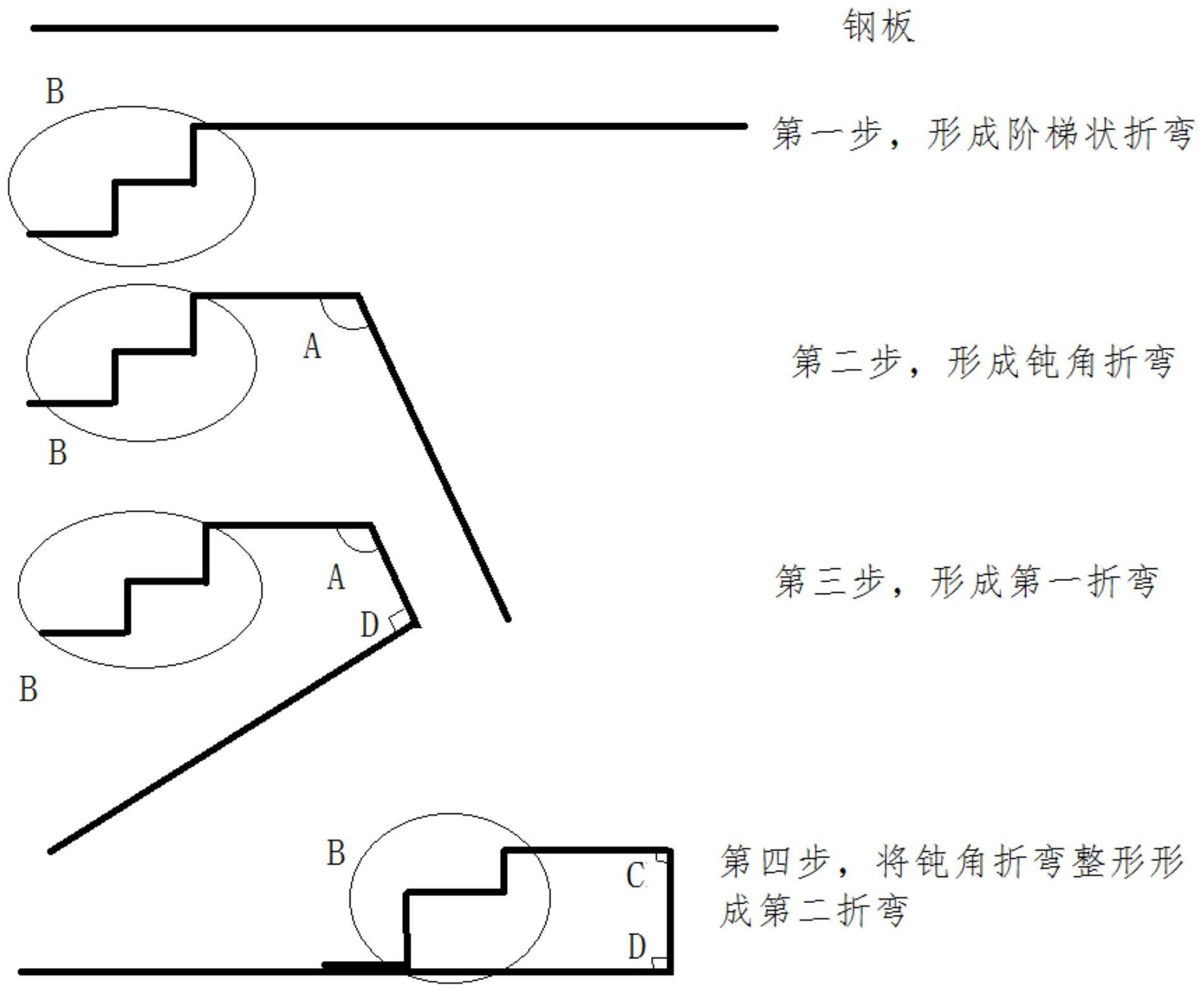

本发明涉及一种用于形成封闭环状边缘的折弯刀具组,包括按照工序依次设置的阶梯折弯刀具单元、钝角折弯刀具单元、第一折弯成型刀具单元以及钝角整形刀具单元,所述阶梯折弯刀具单元用于在钢板前端形成阶梯状折弯,所述钝角折弯刀具单元用于在阶梯状折弯后端形成钝角折弯,所述第一折弯成型刀具单元用于在钝角折弯后方形成第一折弯,所述钝角整形刀具单元用于将钝角折弯进行进一步折弯形成第二折弯。与现有技术相比,本发明通过先形成钝角折弯,然后利用第一折弯成型刀具单元绕开已成型的阶梯状折弯和钝角折弯,形成第一折弯,最后利用钝角整形刀具单元将钝角折弯变成第二折弯,完成封闭环状边缘的支座。
