授权公布号:CN114776823B
一种阀装置
有效
申请
2022-04-26
申请公布
2022-07-22
授权
2024-03-19
预估到期
2042-04-26
| 申请号 | CN202210446984.0 |
| 申请日 | 2022-04-26 |
| 申请公布号 | CN114776823A |
| 申请公布日 | 2022-07-22 |
| 授权公布号 | CN114776823B |
| 授权公告日 | 2024-03-19 |
| 分类号 | F16K1/42;F16K27/10 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 浙江三花智能控制股份有限公司 |
| 申请人地址 | 浙江省绍兴市新昌县梅渚镇沃西大道219号 |
专利法律状态
2024-03-19
授权
状态信息
授权
2022-08-09
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F16K1/42;申请日:20220426
2022-07-22
公布
状态信息
公布
摘要

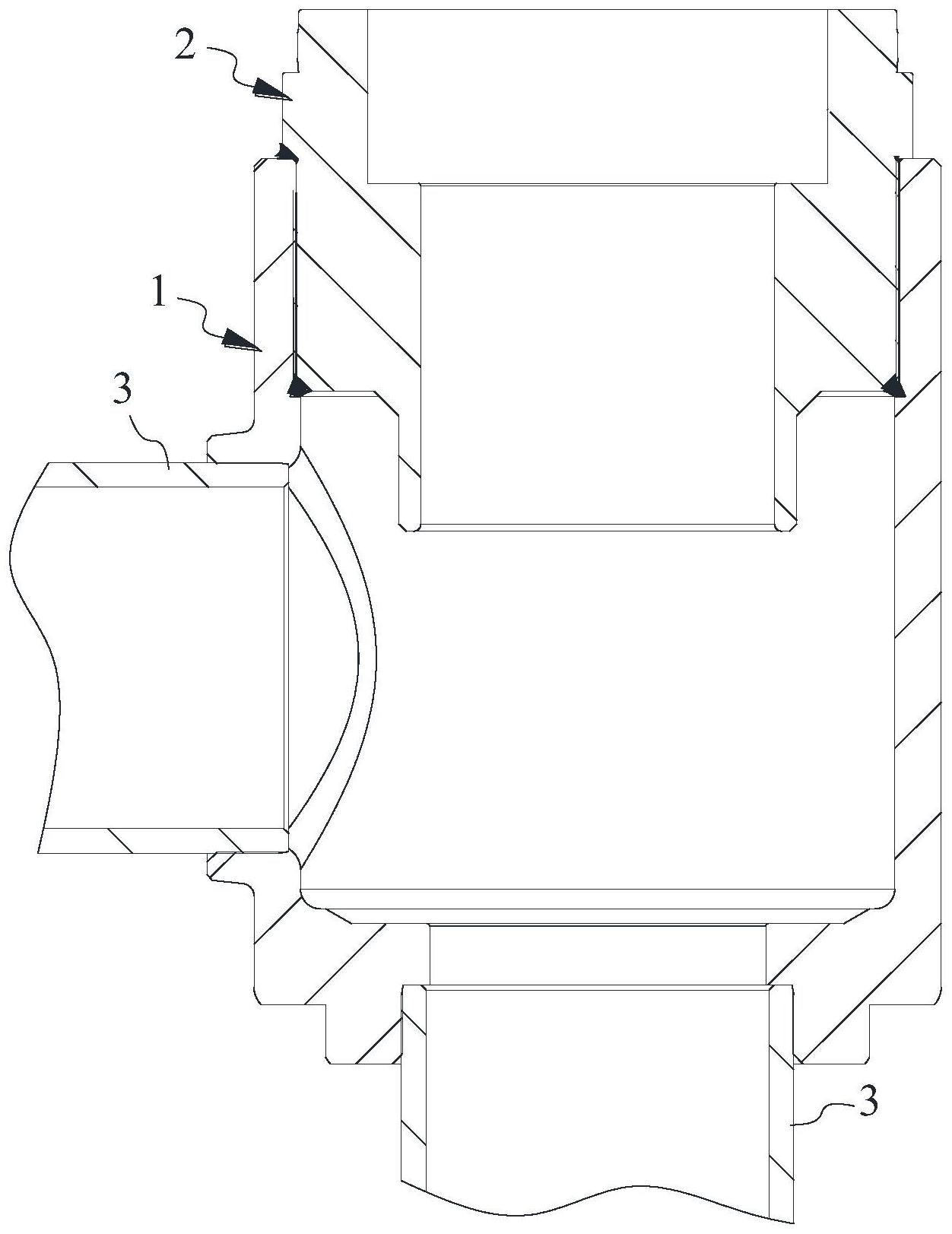

本发明公开一种阀装置,包括阀座体,阀座体包括阀座和阀套,阀座设有安装孔部,阀套设有与安装孔部相配合的插接柱部,阀套还包括与插接柱部相连的限位柱部;沿远离限位柱部的方向,插接柱部包括径向尺寸逐渐减小的若干分柱,且紧邻限位柱部的分柱包括与安装孔部压装配合的紧配段,限位柱部与阀座相抵。本发明所提供阀座体,其阀套的插接柱部采用的是分段式设计,一方面,各级分柱可以对插接柱部的插入进行逐步导向,以尽可能地保证插接柱部与安装孔部同轴正装以及压装的顺畅性;另一方面,紧配段的轴向尺寸较小,压装力可以较小,有利于保证插接柱部全部插入、使得限位柱部与阀座抵紧。
