授权公布号:CN204245371U
一种折叠伞骨架
有效
申请
2014-11-28
申请公布
1970-01-01
授权
2015-04-08
预估到期
2024-11-28
| 申请号 | CN201420732371.4 |
| 申请日 | 2014-11-28 |
| 授权公布号 | CN204245371U |
| 授权公告日 | 2015-04-08 |
| 分类号 | A45B25/02;A45B19/10 |
| 分类 | 手携物品或旅行品; |
| 申请人名称 | 厦门福太洋伞有限公司 |
| 申请人地址 | 福建省厦门市杏林区新源路37号 |
专利法律状态
2015-04-08
授权
状态信息
授权
摘要

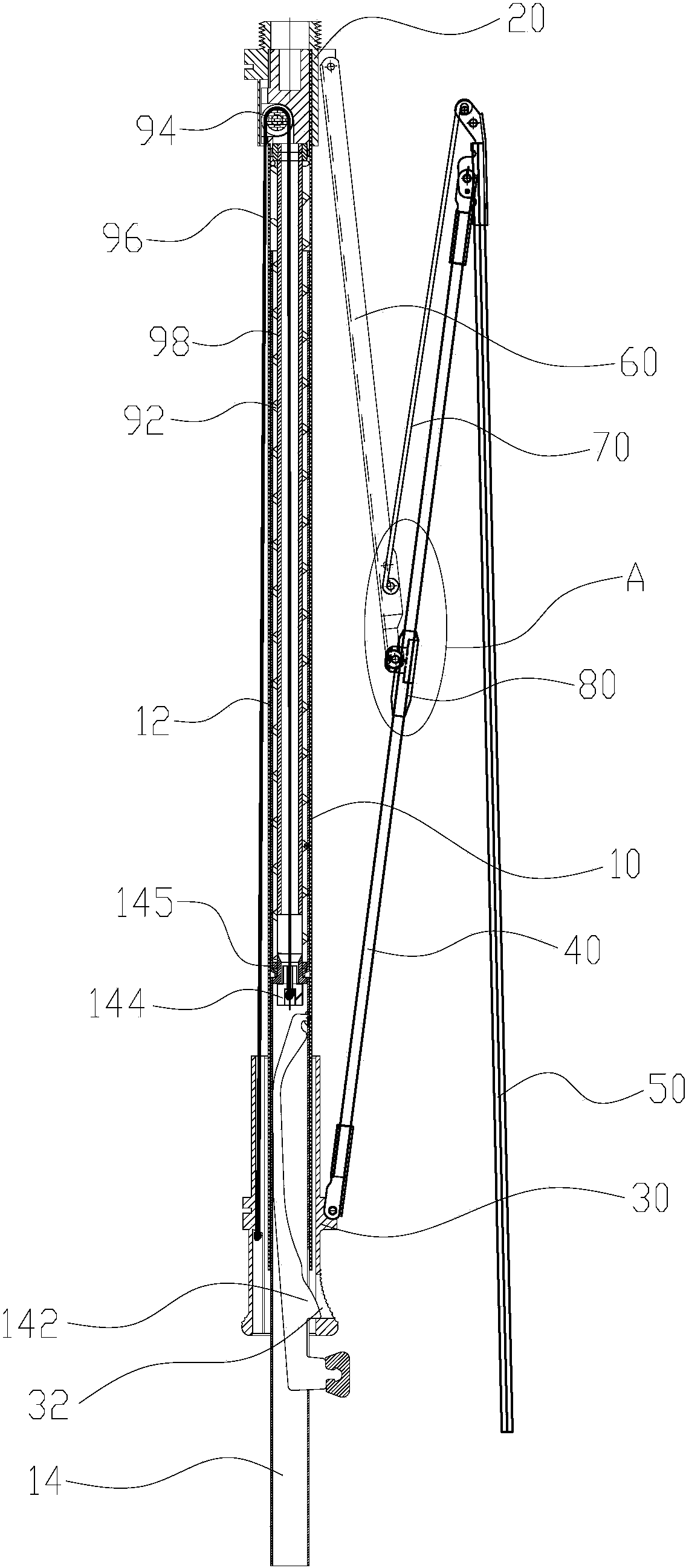

本实用新型公开了一种折叠伞骨架,包括中棒、上巢、下巢、内主骨、外主骨、副主骨、支骨,该上巢固定安装在该中棒的上端,该下巢可滑动地设置在该中棒上,该内主骨的内端与该下巢枢接,该内主骨的外端与该外主骨靠近其内端的部位枢接,该副主骨的内端与该上巢枢接,该支骨的内端与该副主骨靠近其外端的部位枢接,该支骨的外端与该外主骨的内端枢接,还包括安装在该内主骨中部的标座,该标座包括套接部及位于该套接部侧边的枢接部,该套接部穿套在该内主骨上,该副主骨的外端与该枢接部枢接。该枢接部位于该套接部的侧边,该副主骨的外端与该枢接部枢接,收伞时,该内主骨与该副主骨并列排放,有效地减小了伞骨架的直径,使伞骨架具有细瘦的优点。
