一种蚊香分离盒及配套蚊香架板

授权公布号：CN202819413U

一种蚊香分离盒及配套蚊香架板

失效

申请

2012-10-22

申请公布

1970-01-01

授权

2013-03-27

预估到期

2022-10-22

申请号	CN201220541026.3
申请日	2012-10-22
授权公布号	CN202819413U
授权公告日	2013-03-27
分类号	A01M13/00
分类	农业；林业；畜牧业；狩猎；诱捕；捕鱼;
申请人名称	江苏敖广日化集团股份有限公司
申请人地址	江苏省南京市高淳县漆桥镇双高路205号

专利法律状态

2018-10-16 专利权的终止

状态信息

未缴年费专利权终止；IPC(主分类):A01M13/00；申请日:20121022；授权公告日:20130327；终止日期:20171022

2013-07-03 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):A01M13/00；变更事项:专利权人；变更前:张浩；变更后:江苏敖广日化集团股份有限公司；变更事项:地址；变更前:210037 江苏省南京市龙蟠路159号南京林业大学经济管理学院；变更后:211302 江苏省南京市高淳县漆桥镇双高路205号；登记生效日:20130609

2013-03-27 授权

状态信息

授权

摘要

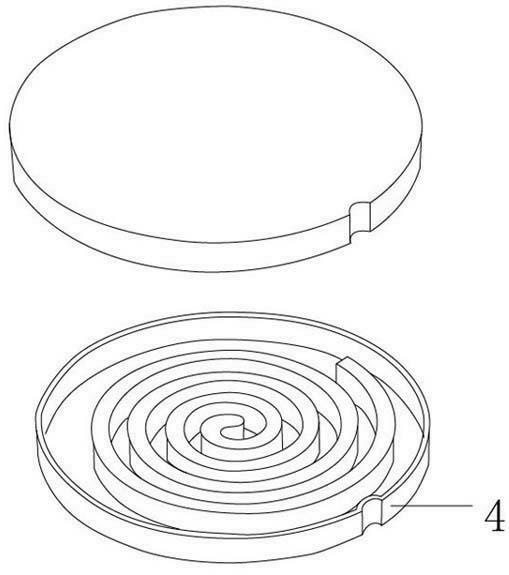

本实用新型公开了一种蚊香分离盒，由盒体和盒盖组成，盒体的盒底和盒盖的盖面均为圆形，盒盖与盒体口径适配。盒体底面设有由中心向盒底边缘扩张的渐开线状盒体凸筋，盒盖盖面内侧设有与盒体凸筋所形成的渐开线状凹槽位置相对应的渐开线状盒盖凸筋，盒体凸筋与盒盖凸筋的高度之和大于盒体厚度。同时，公开了一种与蚊香分离盒配套的蚊香架板，为矩形或剪掉四个角形成的八边形，其特征是：板面中部设有蚊香支架形状的非闭合切口，板面近四角处均设有一条皱折线。本实用新型，结构简单，方便使用，其结构设计可以一次冲压成型，方便制造，降低成本，盒身与盒盖合并使用时可方便将蚊香分离，分开使用时即成为两个蚊香盘。
