授权公布号:CN217523701U
弱光性吸入式灭蚊器
有效
申请
2022-07-07
申请公布
1970-01-01
授权
2022-10-04
预估到期
2032-07-07
| 申请号 | CN202221747556.3 |
| 申请日 | 2022-07-07 |
| 授权公布号 | CN217523701U |
| 授权公告日 | 2022-10-04 |
| 分类号 | A01M1/08;A01M1/02 |
| 分类 | 农业;林业;畜牧业;狩猎;诱捕;捕鱼; |
| 申请人名称 | 中山市吉力电器制造有限公司 |
| 申请人地址 | 广东省中山市小榄镇小榄工业大道南兴路18号 |
专利法律状态
2022-10-04
授权
状态信息
授权
摘要

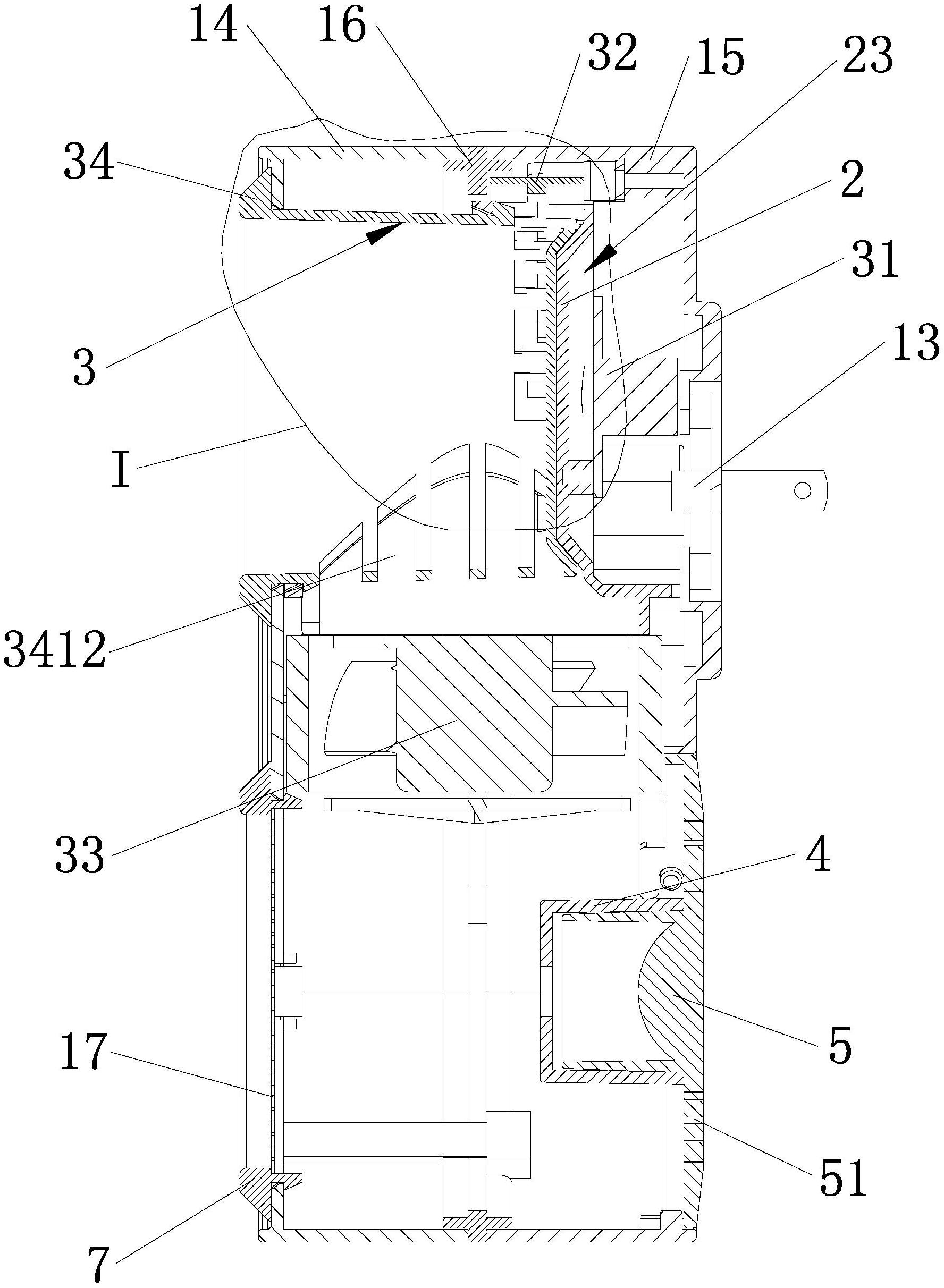

一种弱光性吸入式灭蚊器,包括壳体、支撑座、和诱杀结构。在壳体的正面上部设有进风口,下部设有出风孔;支撑座包括灯带定位环、竖分隔板和风扇固定板;在风扇固定板上设有风扇进风口;诱杀结构包括PCB控制模块、灯带、风扇和上透明件;灯带呈C型并设在前空间所在的灯带定位环上后,其光线往前空间内照射;风扇安装到风扇固定板上并正对风扇固定板的风扇进风口;上透明件包括从进风口套入到支撑座的前空间中的导光环、和将导光环里端面连接起来的竖端面;灯带的灯珠位于导光环的外围;在导光环里端的中上部环壁上设有供灯带上的灯珠往导光环内照射的灯珠孔,中下部环壁上设有进风过孔。本实用新型的结构更合理、灭蚊效果更好。
