授权公布号:CN214625135U
一种新型纽扣式锂离子电池
有效
申请
2021-02-01
申请公布
1970-01-01
授权
2021-11-05
预估到期
2031-02-01
| 申请号 | CN202120288805.6 |
| 申请日 | 2021-02-01 |
| 授权公布号 | CN214625135U |
| 授权公告日 | 2021-11-05 |
| 分类号 | H01M10/0525;H01M10/058;H01M50/559 |
| 分类 | 基本电气元件; |
| 申请人名称 | 武汉力兴(火炬)电源有限公司 |
| 申请人地址 | 湖北省武汉市东湖开发区关东工业园7号 |
专利法律状态
2021-11-05
授权
状态信息
授权
摘要

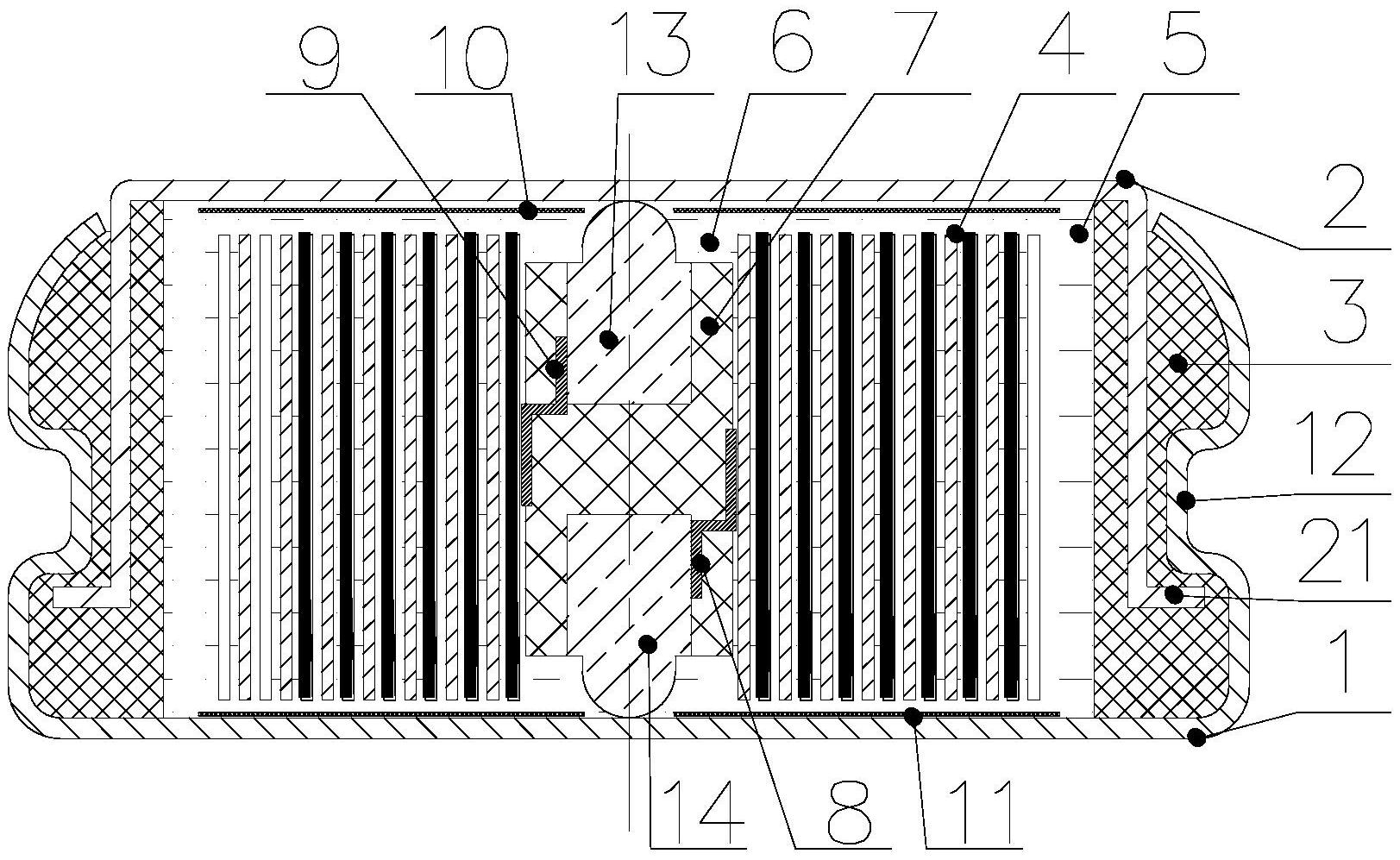

本实用新型公开了一种新型纽扣式锂离子电池,包括正极壳、负极盖、密封圈以及电芯、电解液,其特征在于:还包括绝缘卷绕塑料体以及间隔镶嵌于绝缘卷绕塑料体内的正极耳和负极耳,所述绝缘卷绕塑料体位于电芯中心形成的轴向通道内且上下两端分别镶嵌有轴向可形变的上金属弹性体、下金属弹性体,所述负极耳一端紧贴绝缘卷绕塑料体外壁与电芯焊接、另一端与上金属弹性体焊接,所述上金属弹性体弹性压紧于负极盖上,所述正极耳一端紧贴绝缘卷绕塑料体外壁与电芯焊接、另一端与下金属弹性体焊接,所述下金属弹性体弹性压紧于正极壳上。正负极耳在绝缘卷绕塑料体表面露出与电芯焊接,上金属弹性体、下金属弹性体与壳体弹性接触即可,无需与壳体焊接。
