授权公布号:CN214214943U
一体式折纸立体画框
有效
申请
2020-12-18
申请公布
1970-01-01
授权
2021-09-17
预估到期
2030-12-18
| 申请号 | CN202023069587.1 |
| 申请日 | 2020-12-18 |
| 授权公布号 | CN214214943U |
| 授权公告日 | 2021-09-17 |
| 分类号 | B31D5/04 |
| 分类 | 纸品制作;纸的加工; |
| 申请人名称 | 江苏凤凰画材科技股份有限公司 |
| 申请人地址 | 江苏省无锡市滨湖区华苑路2号 |
专利法律状态
2021-09-17
授权
状态信息
授权
摘要

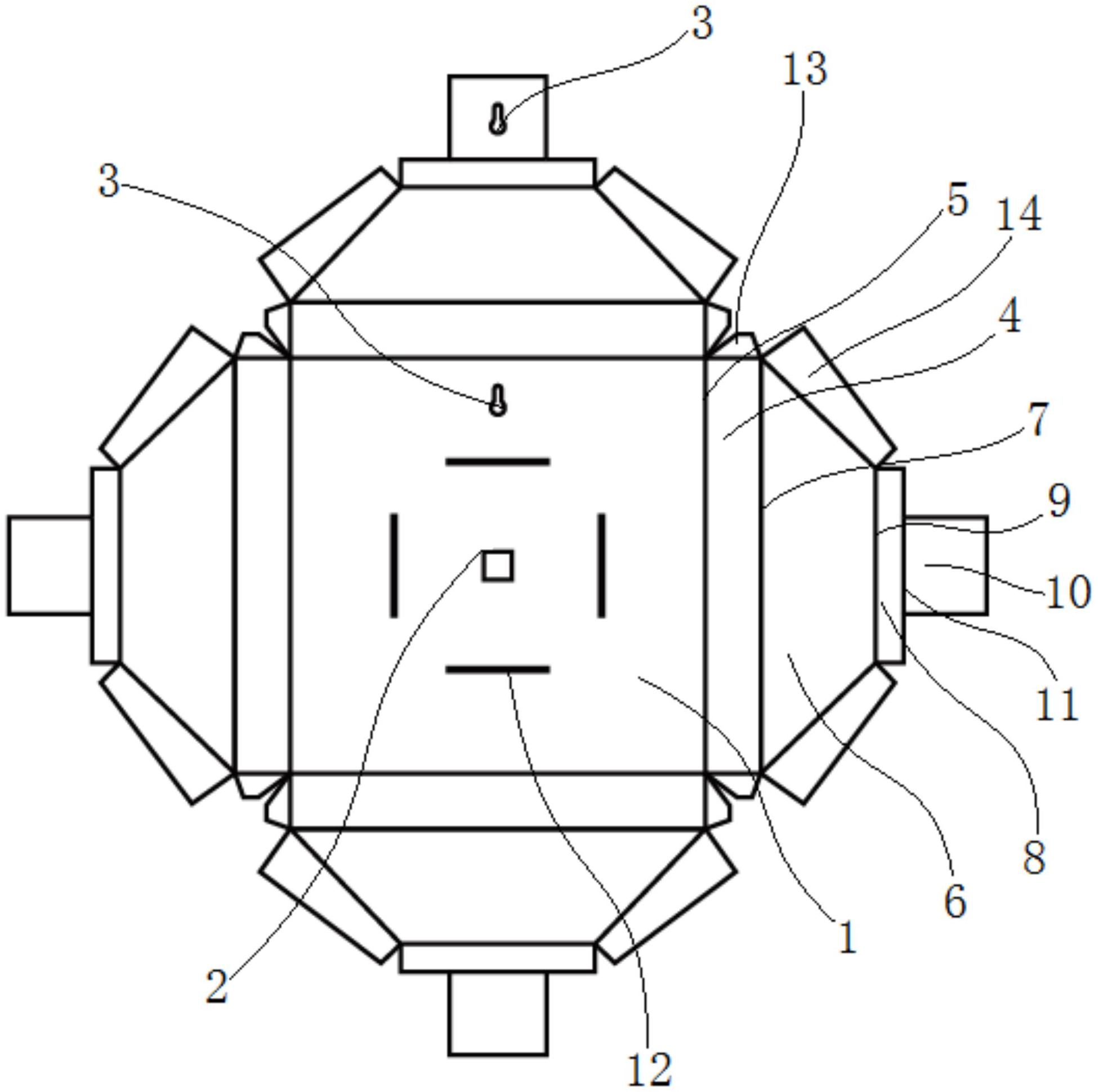

本实用新型公开了一体式折纸立体画框,其包括方形的背板,背板的四条侧边均向外侧延伸有方形的外侧折板且每条侧边与外侧折板之间设置有第一折痕,四个外侧折板的宽度相同且与背板上对应侧边的长度相等,每个外侧折板均向外侧延伸有等腰梯形的前折板且两者之间设置有第二折痕,每个前折板均向外侧延伸有方形的内侧折板且两者之间设置有第三折痕,每个内侧折板均向外侧延伸有固定片且两者之间设置有第四折痕,所述背板上对应所述固定片开设有四个固定孔。上述一体式折纸立体画框通过一整张卡纸经刀版压制后手工折叠而成,具有制造工艺简单、制造成本低、便于运输、重量轻和使用方便的优点。
