授权公布号:CN206008592U
一种高速分散机
有效
申请
2016-08-26
申请公布
1970-01-01
授权
2017-03-15
预估到期
2026-08-26
| 申请号 | CN201620944882.1 |
| 申请日 | 2016-08-26 |
| 授权公布号 | CN206008592U |
| 授权公告日 | 2017-03-15 |
| 分类号 | B01F7/26;B01F7/16;B01F7/00 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 河南五一化工有限公司 |
| 申请人地址 | 河南省开封市鼓楼区五一路南段 |
专利法律状态
2017-03-15
授权
状态信息
授权
摘要

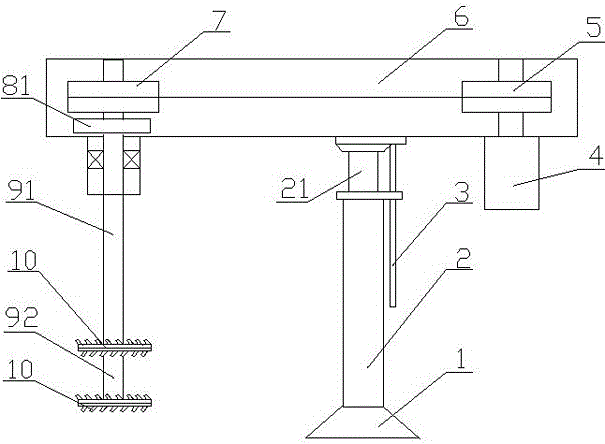

本实用新型公开了一种高速分散机,用以解决现有油漆分散机需要定期更换分散盘,成本较高且分散效率低的问题,包括支撑座、支撑柱、升降杆、油缸,导向杆、横梁和电机,横梁内设有传动机构,包括主动轮和从动轮,主动轮和电机连接,从动轮与齿轮A连接,齿轮A与分散轴A连接,齿轮A与齿轮B啮合,齿轮B与分散轴B连接,分散轴A和分散轴B下端分别设有分散盘,分散盘由上分散盘和下分散盘组成,上分散盘沿圆周方向外侧设有向上倾斜的上刀片,下分散盘沿圆周方向外侧设有向下倾斜的下刀片,上刀片和下刀片交替分布。本实用新型在上刀片磨损严重时仅需更换上分散盘即可,降低成本;采用双轴搅拌,提高分散效率,实现快速分散。
