授权公布号:CN206008677U
一种树脂反应釜系统
有效
申请
2016-08-23
申请公布
1970-01-01
授权
2017-03-15
预估到期
2026-08-23
| 申请号 | CN201620921830.2 |
| 申请日 | 2016-08-23 |
| 授权公布号 | CN206008677U |
| 授权公告日 | 2017-03-15 |
| 分类号 | B01J19/00;B01J19/18;B01J4/00;B01D5/00;B01D36/00 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 河南五一化工有限公司 |
| 申请人地址 | 河南省开封市鼓楼区五一路南段 |
专利法律状态
2017-03-15
授权
状态信息
授权
摘要

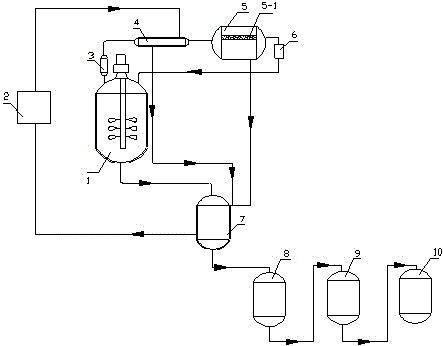

本实用新型提出了一种树脂反应釜系统,包括反应釜、卧式分离器、兑稀釜、储存罐,所述反应釜顶部气体出口与竖式冷凝器相连,竖式冷凝器与卧式分离器通过卧式冷凝器相连;所述卧式分离器内设有聚结滤芯,卧式分离器中的回流液通过干燥剂盒回流至反应釜内,卧式分离器的废水出口与兑稀釜夹套进水口相连,兑稀釜夹套出水口通过冷却塔连通卧式冷凝器的进水口,卧式冷凝器的出水口通过管道与兑稀釜夹套进水口相连,兑稀釜的出料口与搅拌釜进料口连接,搅拌釜与储存罐之间设有过滤机。整个树脂反应釜系统能够充分利用废水,循环使用冷却水,无废水排放,且物料纯度高。
