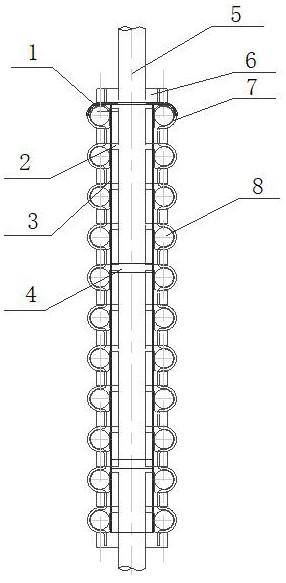

用于煤粉锅炉水平受热面管屏吊挂管的防磨结构。传统的铺设在吊挂管和管屏上的防磨板也无法对此种磨损进行防护。本实用新型组成包括：盖板（1），长弯板（2）和两个长直板（3）；所述的盖板扣在吊挂管（5）所悬吊的两根蛇形管（8）上，所述的盖板与耳板（6）、管夹（7）焊接，所述的长弯板沿吊挂管方向布置，上端与所述的盖板焊接，两个所述的长直板插入到两侧的蛇形管之间并压在所述的长弯板上，肋板（4）焊接安装于两个所述的长直板之间。本实用新型用于煤粉锅炉水平受热面管屏吊挂管的防磨。
