授权公布号:CN111650434B
单相智能电能表采用PCB式电流传感器计量的方法
有效
申请
2020-06-25
申请公布
2020-09-11
授权
2022-05-24
预估到期
2040-06-25
| 申请号 | CN202010594703.7 |
| 申请日 | 2020-06-25 |
| 申请公布号 | CN111650434A |
| 申请公布日 | 2020-09-11 |
| 授权公布号 | CN111650434B |
| 授权公告日 | 2022-05-24 |
| 分类号 | G01R22/10;G01R19/02;G01R19/25;G01R19/32 |
| 分类 | 测量;测试; |
| 申请人名称 | 北京博纳电气股份有限公司 |
| 申请人地址 | 北京市昌平区回龙观镇二拨子村北1号楼2层 |
专利法律状态
2022-05-24
授权
状态信息
授权
2020-10-13
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):G01R22/10;申请日:20200625
2020-09-11
公布
状态信息
公布
摘要

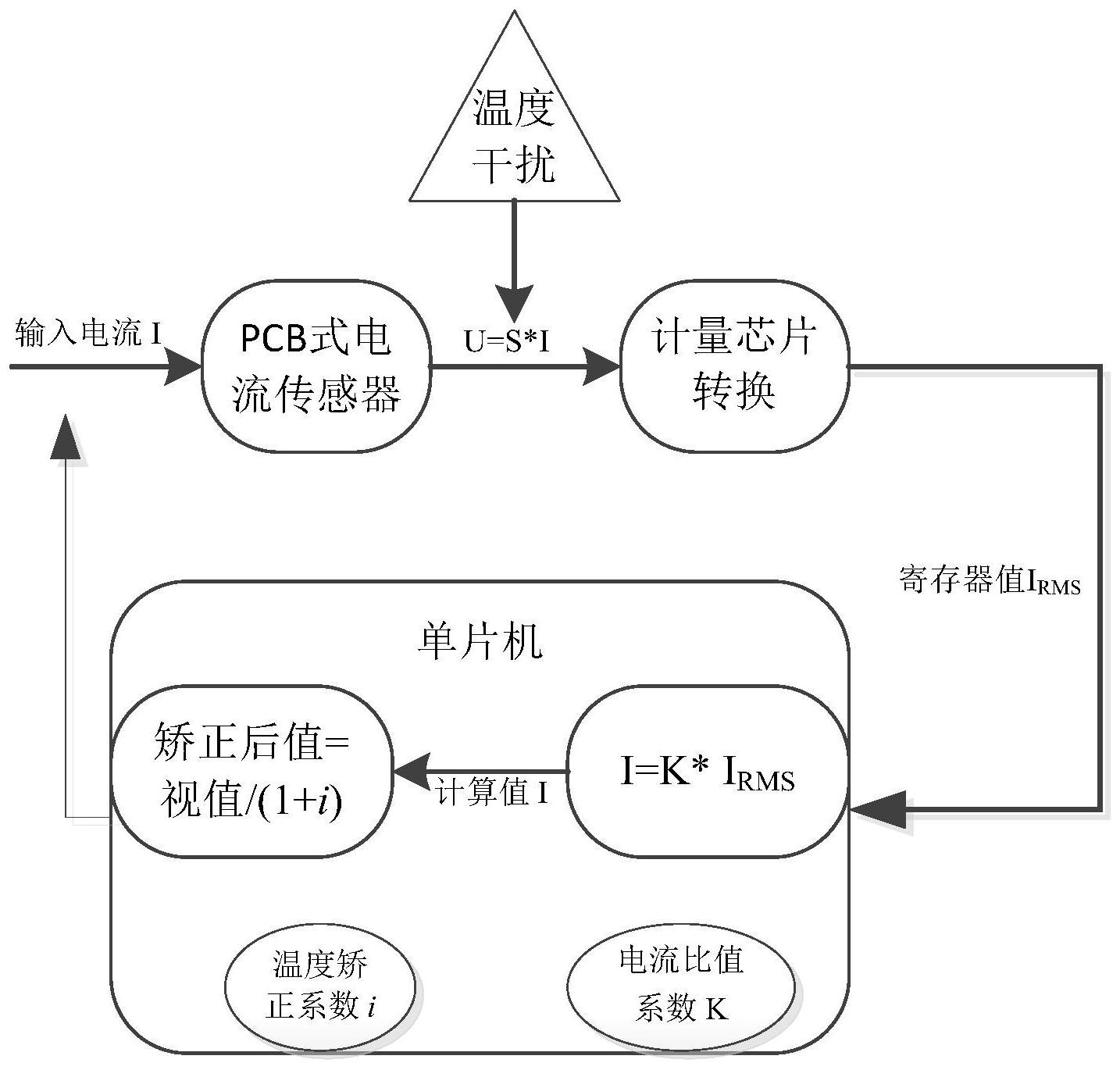

本发明公开了一种单相智能电能表采用PCB式电流传感器计量的方法,该方法运用PCB式电流传感器代替传统的电流互感器进行智能电能表电流采样,当电能表计量电流时,电流传感器将电流转换为满足计量芯片采样通道的小电压信号,计量芯片AD转换进一步得到寄存器值,最终通过转换公式得出电流值;同时,在采样电流较大电流传感器灵敏度受温度影响时,运用矫正方法来进行温度补偿,使得电流传感器精确采样电流且免受直流分量影响。本发明的有益效果是,结构简单,成本低廉,可更好与电能表主板进行兼容装配。
