授权公布号:CN215379974U
一种穗茎兼收型玉米收获机果穗输送筒
有效
申请
2021-06-25
申请公布
1970-01-01
授权
2022-01-04
预估到期
2031-06-25
申请号 CN202121428522.3
申请日 2021-06-25
授权公布号 CN215379974U
授权公告日 2022-01-04
分类号 A01D45/02;A01D57/20
分类 农业;林业;畜牧业;狩猎;诱捕;捕鱼;
申请人名称 河南沃德机械制造有限公司
申请人地址 河南省新乡市辉县市产业集聚区洪洲园区

专利法律状态

2022-01-04 授权
状态信息
授权

摘要

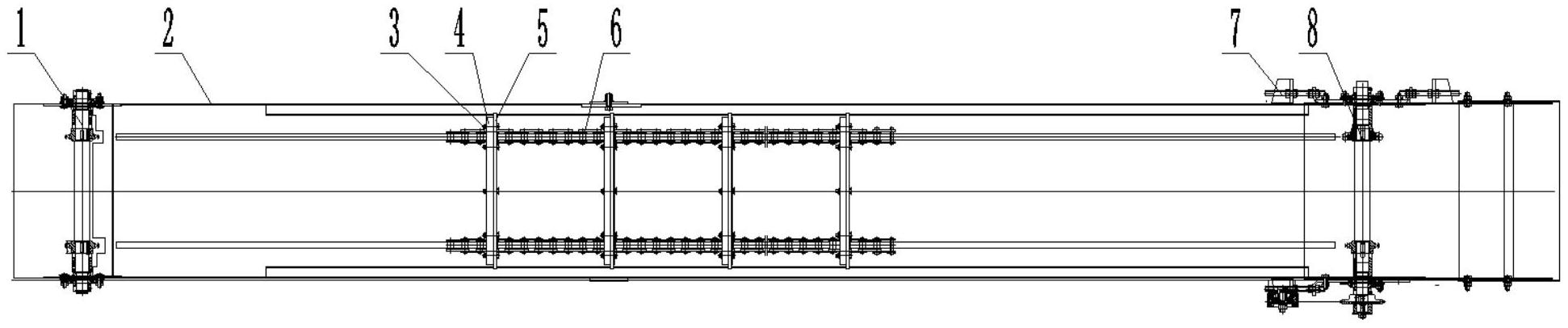

本实用新型涉及农业机械技术领域,具体公开了一种穗茎兼收型玉米收获机果穗输送筒,包括倾斜设置的筒形外壳和设置于所述外壳内的输送机,所述输送机包括主动链轮和被动链轮,所述主动链轮和被动链轮之间设置有环形链,所述环形链间隔设置有多个链板,位于所述外壳水平高度较低一端的顶部设置有进料口,所述外壳的另一端底部设置有出料口,所述出料口设置于所述被动链轮远离所述主动链轮一侧,所述链板靠近所述外壳一侧固定设置有柔性铲板。本实用新型通过出料口位于输送机端部的设计,减少了物料通过铲板回料的几率,降低由于回料造成果穗破碎;另外,柔性铲板也降低了铲板造成的果穗和果粒破碎,有利于更好的收集果实。
