授权公布号:CN215380012U
一种花生收获机捡拾装置
有效
申请
2021-08-23
申请公布
1970-01-01
授权
2022-01-04
预估到期
2031-08-23
| 申请号 | CN202121985632.X |
| 申请日 | 2021-08-23 |
| 授权公布号 | CN215380012U |
| 授权公告日 | 2022-01-04 |
| 分类号 | A01D51/00;A01D29/00;A01D33/10 |
| 分类 | 农业;林业;畜牧业;狩猎;诱捕;捕鱼; |
| 申请人名称 | 河南沃德机械制造有限公司 |
| 申请人地址 | 河南省新乡市辉县市产业集聚区洪洲园区 |
专利法律状态
2022-01-04
授权
状态信息
授权
摘要

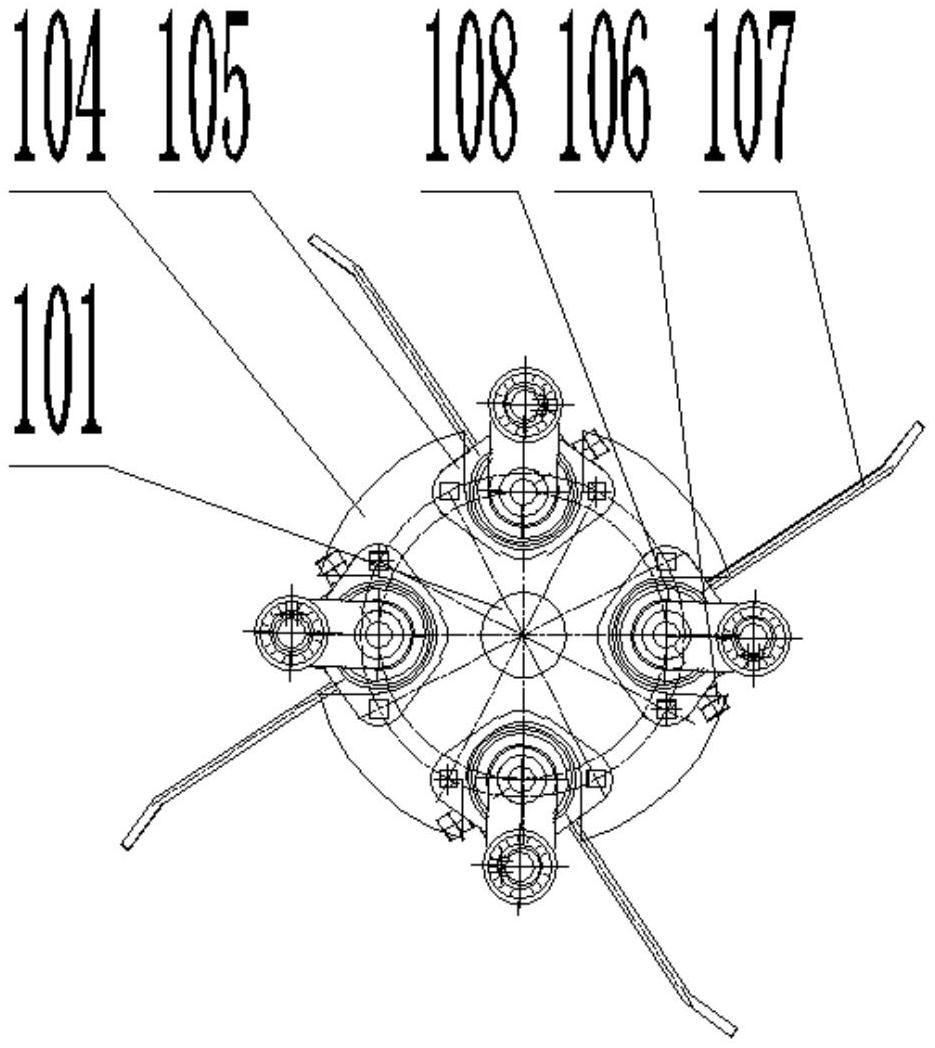

本实用新型涉及农业机械技术领域,具体公开了一种花生收获机捡拾装置,包括主轴,所述主轴的两端通过支撑装置与花生收获机铰接,位于两端的支撑装置之间设置有固定盘,所述固定盘沿所述主轴的轴向方向设置有固定架,所述固定架设置有多个耙齿,所述耙齿包括用于与固定架连接的固定部和用于收集花生果秧的耙装部,所述耙装部为尖端背向运转方向弯曲的柱状结构。本实用新型解决了通过固定架设置的耙齿在随主轴旋转过程中,有效的降低了捡拾装置工作时的阻力,减少动力的损耗,也有利于降低耙齿的磨损,提高设备的工作寿命。
