授权公布号:CN217217456U
一种可拆装维修的茎秆切碎器及穗茎兼收玉米收获机
有效
申请
2022-04-29
申请公布
1970-01-01
授权
2022-08-19
预估到期
2032-04-29
| 申请号 | CN202221023514.5 |
| 申请日 | 2022-04-29 |
| 授权公布号 | CN217217456U |
| 授权公告日 | 2022-08-19 |
| 分类号 | A01D45/02;A01D43/08 |
| 分类 | 农业;林业;畜牧业;狩猎;诱捕;捕鱼; |
| 申请人名称 | 河南沃德机械制造有限公司 |
| 申请人地址 | 河南省新乡市辉县市产业集聚区洪洲园区 |
专利法律状态
2022-08-19
授权
状态信息
授权
摘要

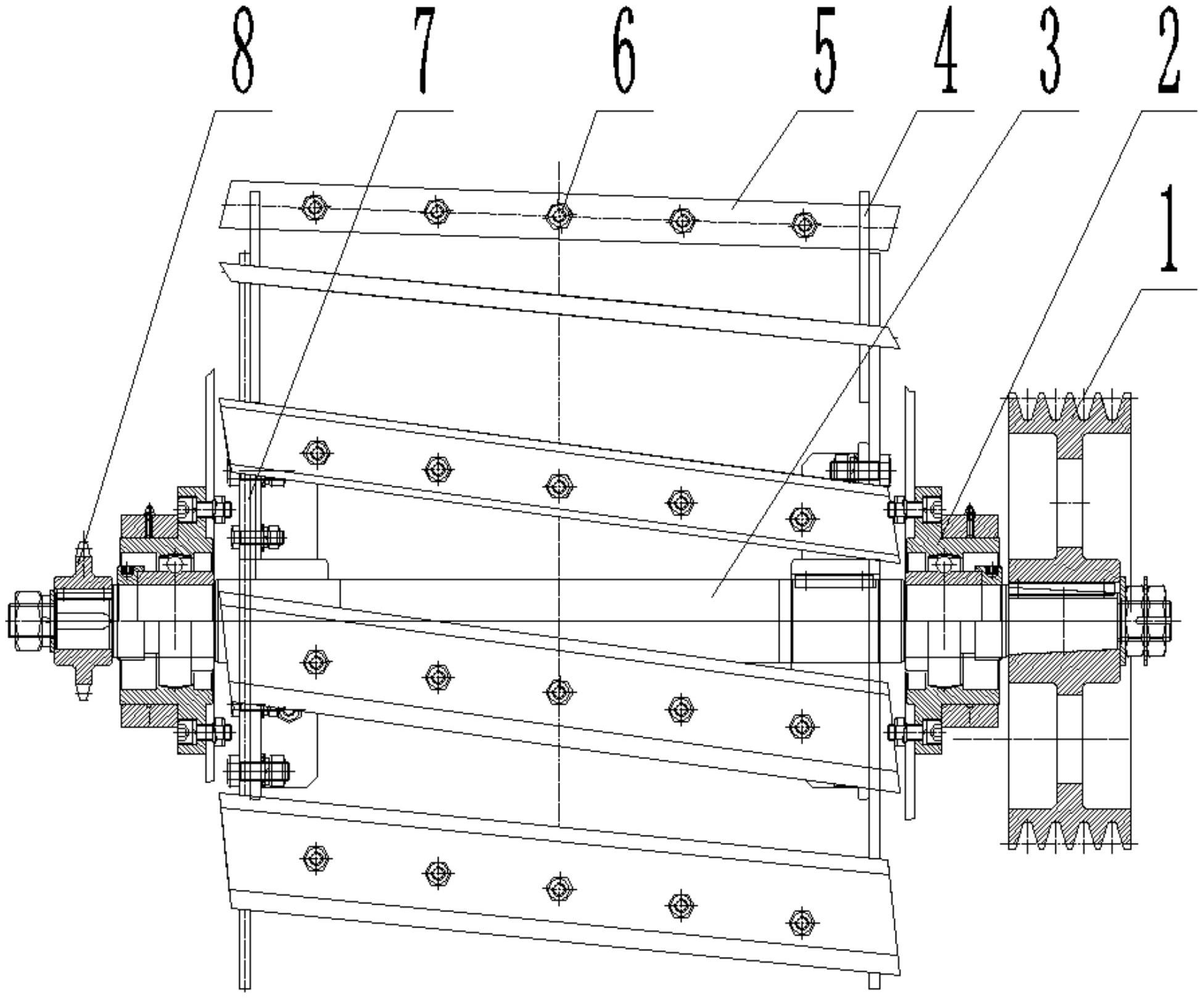

本实用新型涉及农业机械技术领域,具体公开了一种可拆装维修的茎秆切碎器,包括主轴,所述主轴的中部两端分别设置有幅盘毂,所述幅盘毂为与所述主轴固定连接的圆环盘,位于两端的所述幅盘毂之间可拆卸设置有刀架,所述刀架上可拆卸设置有刀片,所述刀片与所述主轴不平行,所述刀片的两端与所述主轴的距离相同,使得所述刀片随所述主轴旋转时,所述刀片的运动轨迹形成环绕所述主轴的圆柱形;本申请还公开了一种穗茎兼收玉米收获机。本实用新型通过更换可拆卸连接的刀架和刀片,实现对茎杆切碎器的快速维修,有效的减少了设备的维修速度,减少对玉米收获工作的影响,提升了设备的工作效率。
