授权公布号:CN215380013U
一种花生捡拾机捡拾部件
有效
申请
2021-08-23
申请公布
1970-01-01
授权
2022-01-04
预估到期
2031-08-23
申请号 CN202121985636.8
申请日 2021-08-23
授权公布号 CN215380013U
授权公告日 2022-01-04
分类号 A01D51/00;A01D29/00;A01D33/10;A01B43/00
分类 农业;林业;畜牧业;狩猎;诱捕;捕鱼;
申请人名称 河南沃德机械制造有限公司
申请人地址 河南省新乡市辉县市产业集聚区洪洲园区

专利法律状态

2022-01-04 授权
状态信息
授权

摘要

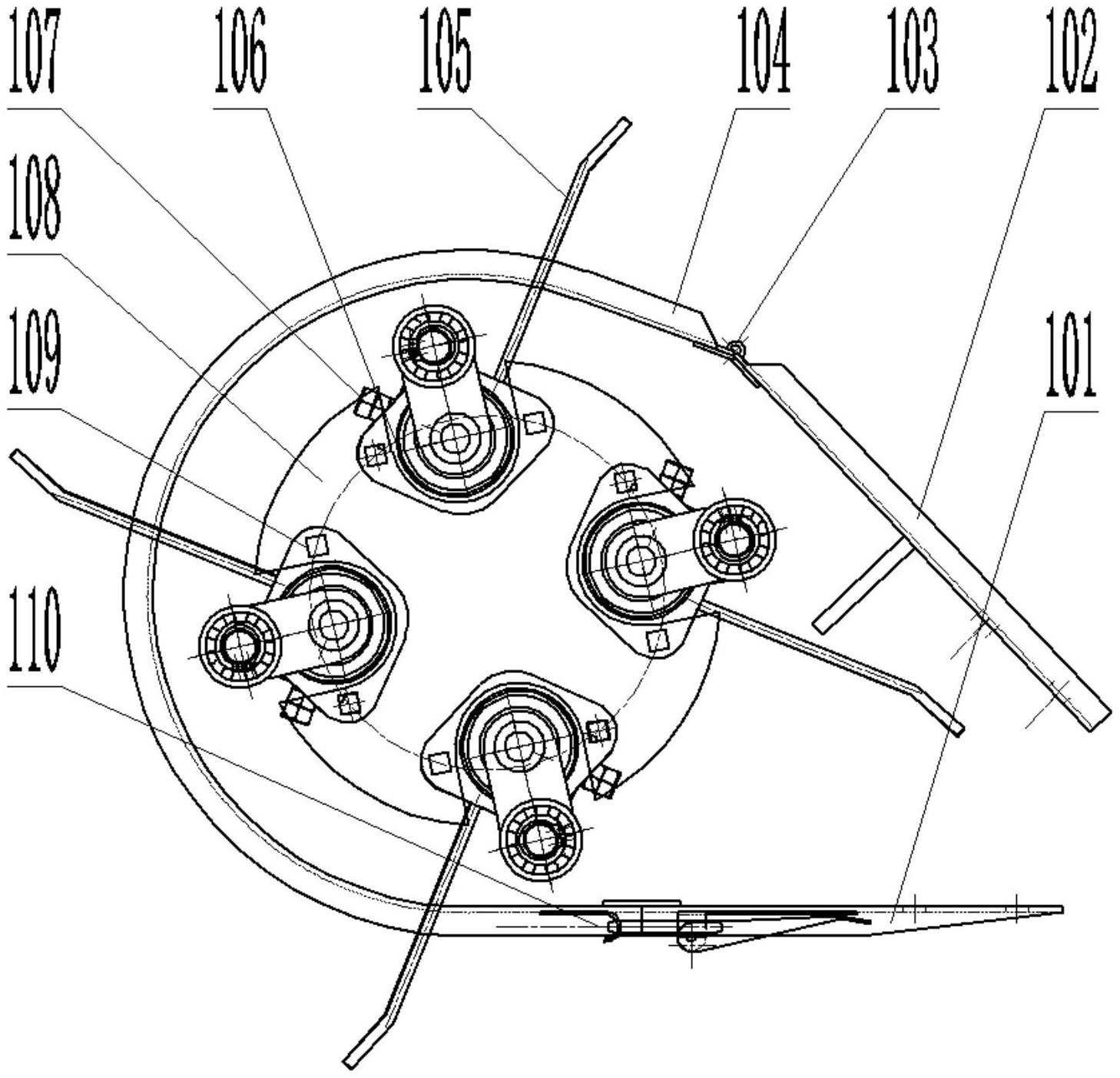

本实用新型涉及农业机械技术领域,具体公开了一种花生捡拾机捡拾部件,包括捡拾辊,所述捡拾辊包括主轴,所述主轴的两端通过支撑装置与花生捡拾机滚动连接,位于两端的支撑装置之间设置有固定盘,所述固定盘沿所述主轴的轴向方向设置有固定架,所述固定架设置有多个耙齿,相邻所述耙齿之间设置有护板,所述护板包括围绕所述固定架的弧形段,所述弧形段两端分别设置与花生捡拾机连接的上固定段和下固定段,所述弧形段与所述上固定段铰接,所述弧形段与所述下固定段之间可拆卸连接。本实用新型解决了现有技术一体式设计的护板,清理缠膜时需将弧板拆除后方可进行,且拆卸安装工时耗费巨大的问题,改进后弧板拆卸方便,降低了人工工时消耗。
