授权公布号:CN214834902U
一种可拆卸自平衡靠模
有效
申请
2020-12-22
申请公布
1970-01-01
授权
2021-11-23
预估到期
2030-12-22
| 申请号 | CN202023124045.X |
| 申请日 | 2020-12-22 |
| 授权公布号 | CN214834902U |
| 授权公告日 | 2021-11-23 |
| 分类号 | E04G21/16;E04B1/342;E01D21/00;E01D101/30N |
| 分类 | 建筑物; |
| 申请人名称 | 杭州恒达钢构股份有限公司 |
| 申请人地址 | 浙江省杭州市萧山区靖江街道义南村 |
专利法律状态
2021-11-23
授权
状态信息
授权
摘要

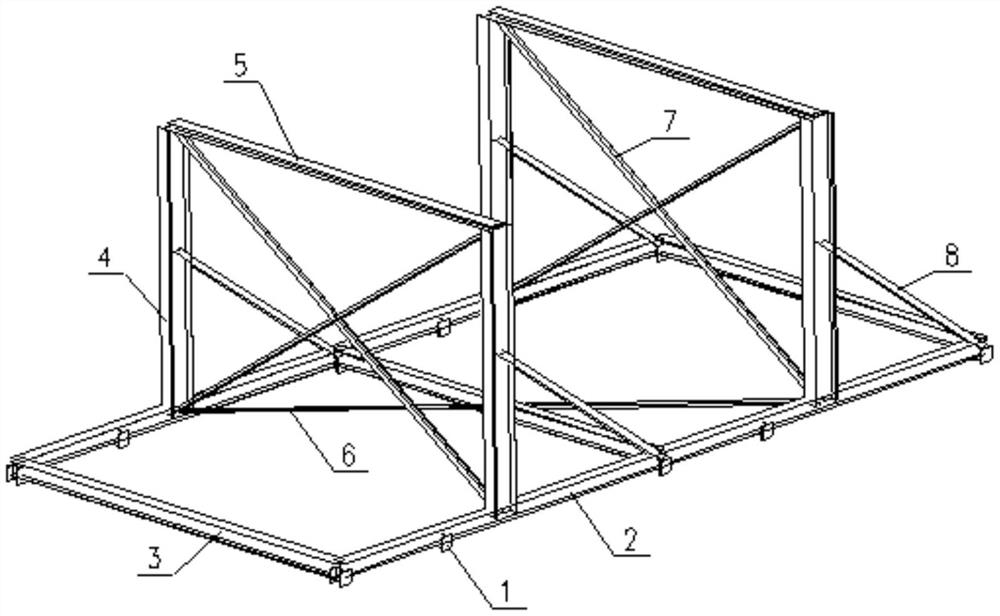

本实用新型涉及钢结构地面二次拼接技术,特别涉及一种可拆卸自平衡靠模。靠模为可拆卸结构,结构包括由两根底部纵梁和两根底部横梁组成的矩形底部框架结构,矩形底部框架上还设有多个矩形的立式框架结构;立式框架结构包括分设于两根底部纵梁上的两根立柱,两根立柱顶部通过柱顶横梁相连,立柱底部设于底部纵梁上;立式框架的对角间设有立柱间斜撑,立柱中部与底部纵梁间还设有立柱间侧向抛撑,相邻立式框架的位于异侧的立柱底端还通过底部斜撑相连;底部纵梁上还设有多个短柱。本装置构造简单、施工过程中安拆方便、材料选用灵活,占用施工场地小,提高工作效率。适用于大跨度分段、分片钢结构之间的地面二次拼接工作。
