授权公布号:CN204298082U
一种污水处理用调节池
有效
申请
2014-12-10
申请公布
1970-01-01
授权
2015-04-29
预估到期
2024-12-10
| 申请号 | CN201420777211.1 |
| 申请日 | 2014-12-10 |
| 授权公布号 | CN204298082U |
| 授权公告日 | 2015-04-29 |
| 分类号 | C02F1/00;B01F13/10 |
| 分类 | 水、废水、污水或污泥的处理; |
| 申请人名称 | 中国轻工业西安设计工程有限责任公司 |
| 申请人地址 | 陕西省西安市碑林区柿园路222号 |
专利法律状态
2015-04-29
授权
状态信息
授权
摘要

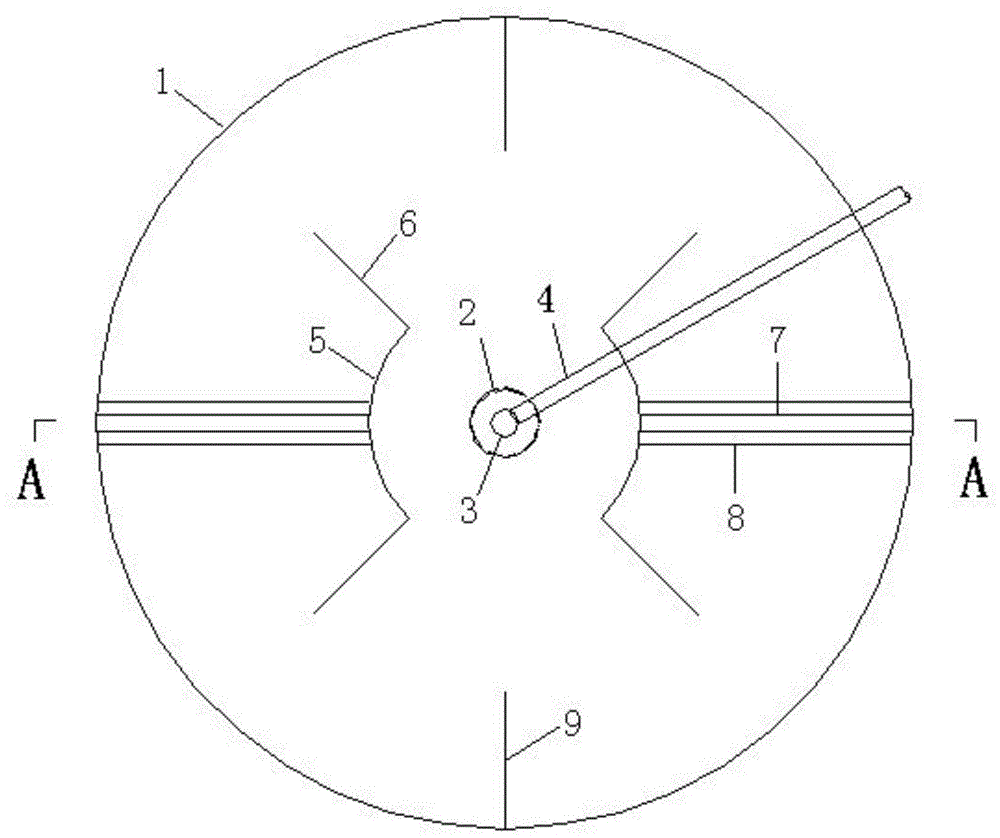

本实用新型涉及污水处理领域,具体公开了一种污水处理用调节池,包括圆形的池体,池体的底部中心向下设置有集水坑,集水坑的外围间隔设置有与池体同圆心的弧形导流墙,弧形导流墙的两端分别逆向池体圆心方向设置有池内径向导流墙;所述池体的内壁间隔设置有指向池体圆心方向的池壁径向导流墙,每个池壁径向导流墙与两个相邻的弧形导流墙的间隔相对;所述弧形导流墙的中心设置有逆向池体圆心方向的配水槽,配水槽正下方设置有导流折板;所述池体的中心设置有搅拌器,集水坑的侧壁设置有水泵吸水管。该调节池解决了污水处理中污泥沉积和排泥问题,结构简单,设备能耗低,水质调节效果稳定。
