授权公布号:CN212173662U
一种用于分拣物品的输送带装置
有效
申请
2020-05-20
申请公布
1970-01-01
授权
2020-12-18
预估到期
2030-05-20
| 申请号 | CN202020856547.2 |
| 申请日 | 2020-05-20 |
| 授权公布号 | CN212173662U |
| 授权公告日 | 2020-12-18 |
| 分类号 | B65G47/22;B65G21/20;B65G23/04;B65G15/58;B65G15/60 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 圆通速递有限公司 |
| 申请人地址 | 上海市青浦区华新镇华徐公路3029弄18号 |
专利法律状态
2020-12-18
授权
状态信息
授权
摘要

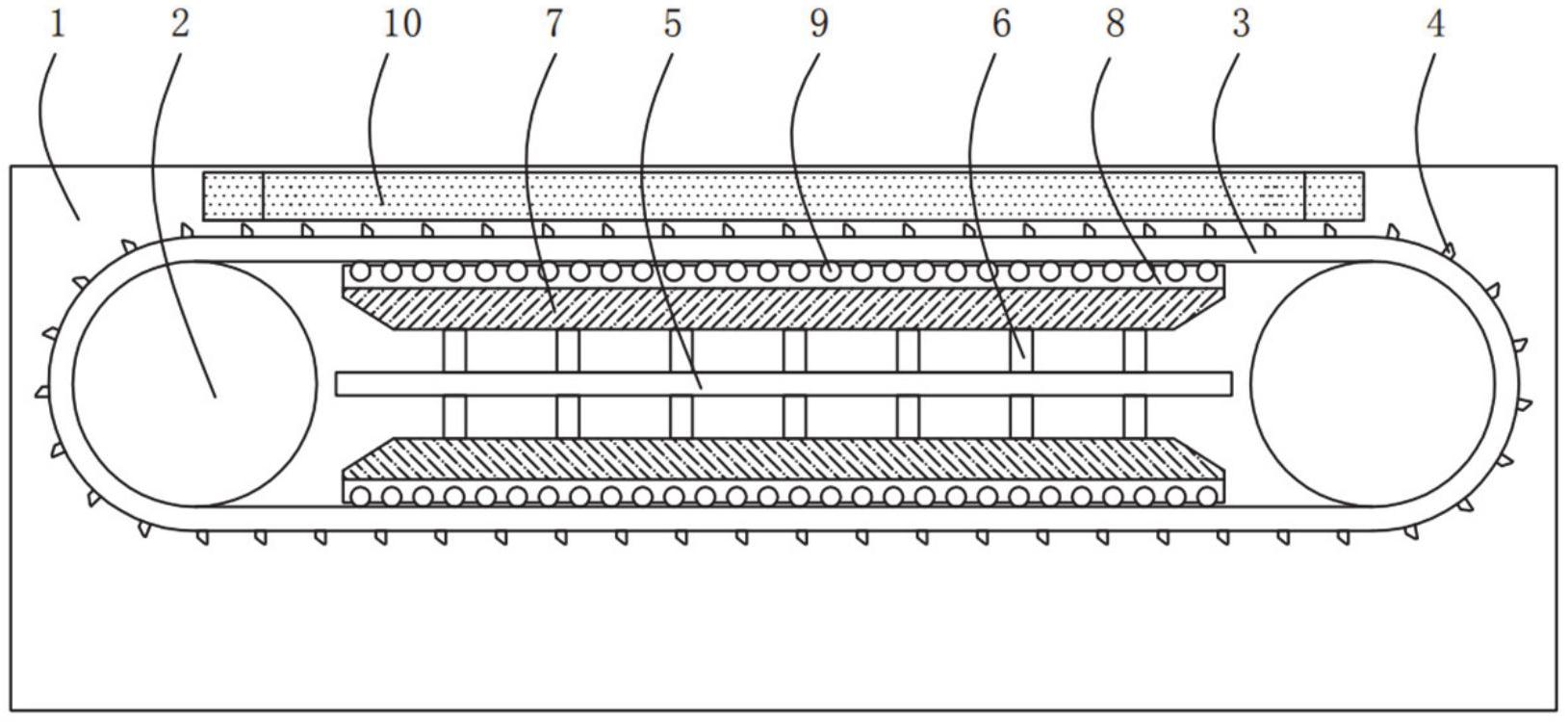

本实用新型公开了用于分拣物品的输送带装置,防止快递件滑出传送皮带以减少快递损坏,提高传送皮带寿命。其技术方案为:装置包括:两个稳固板、两个传送辊、传送皮带、多个限位条板和中间板,两个传送辊均转动安装在两个稳固板相互靠近的一侧,传送皮带套设在两个传送辊上,限位条板安装在传送皮带上,中间板安装在两个稳固板相互靠近的一侧,中间板位于传送皮带内,中间板上方和下方均设有位于传送皮带内的衔接座,两个衔接座相互远离的一侧均开设有通槽,通槽两侧内壁上均转动安装有多个从动辊,从动辊与传送皮带内壁相接触,对传送皮带形成支撑。此外,两个稳固板相互靠近的一侧均安装有联动挡板用以防止快递滑出传送皮带。
