一种高强耐疲劳稀土镁合金及其制备方法

授权公布号：CN105821269B

一种高强耐疲劳稀土镁合金及其制备方法

有效

申请

2016-03-18

申请公布

2016-08-03

授权

2018-06-26

预估到期

2036-03-18

申请号	CN201610156874.5
申请日	2016-03-18
申请公布号	CN105821269A
申请公布日	2016-08-03
授权公布号	CN105821269B
授权公告日	2018-06-26
分类号	C22C23/02;C22C1/03;C22F1/06
分类	冶金；黑色或有色金属合金；合金或有色金属的处理;
申请人名称	波音（中国）投资有限公司
申请人地址	吉林省长春市朝阳区人民大街5625号

专利法律状态

2018-06-26 授权

状态信息

授权

2016-08-31 实质审查的生效

状态信息

实质审查的生效IPC(主分类):C22C 23/02申请日:20160318

2016-08-03 公布

状态信息

公开

摘要

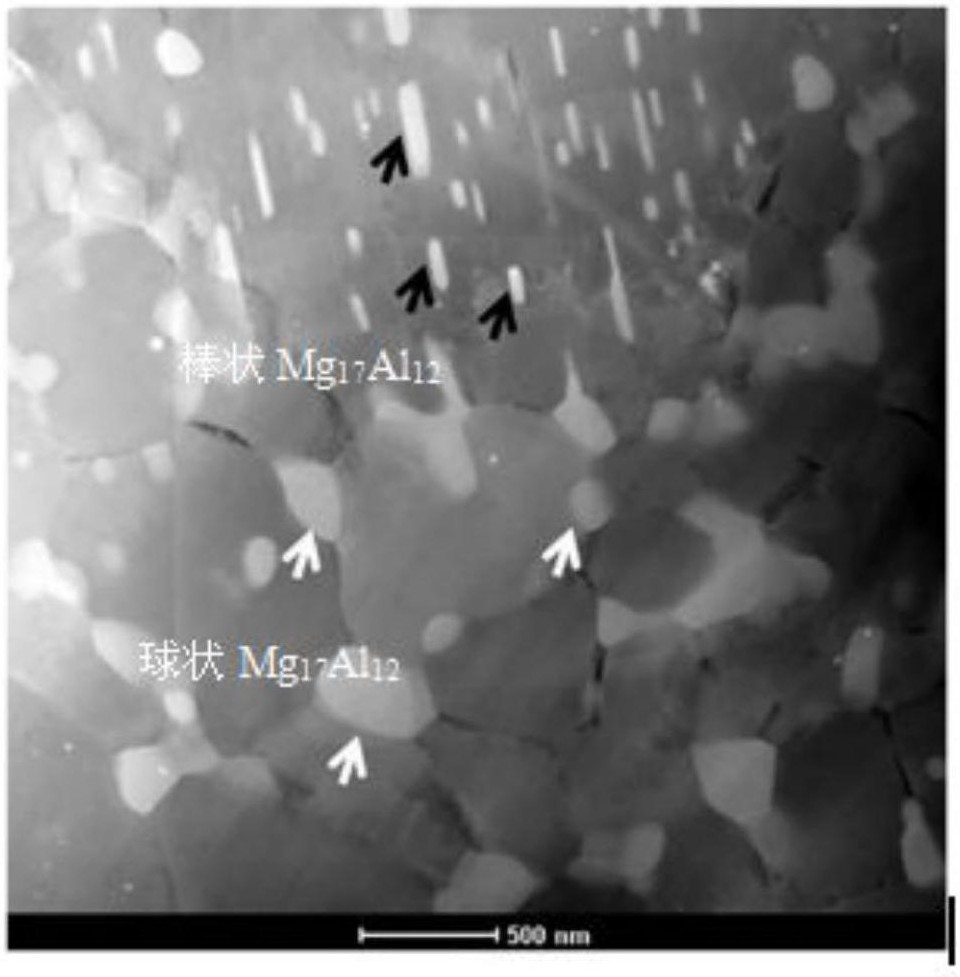

本发明公开了一种高强耐疲劳稀土镁合金及其制备方法，属于稀土镁合金技术领域。解决了现有技术中的稀土镁合金的综合强度和耐疲劳性仍不甚理想的技术问题。该稀土镁合金的组成及各组分质量百分比为：Al 8.0～9.0％，Zn 0.4～0.8％，La 0.8～1.4％，Gd 0.3～0.7％，Mn 0.1～0.3％，余量为Mg及不可避免的杂质元素，通过镁合金铸锭、固溶处理、车削、热挤压制备而成。本发明的稀土镁合金具备良好的室温强度和耐疲劳性，经检测，屈服强度可达330～344MPa，抗拉强度可达391～401MPa，延伸率可达11.6～12.9％，拉压疲劳强度可达90MPa，压压疲劳强度可达180MPa。
