授权公布号:CN218946969U
一种夹持工装
有效
申请
2022-11-17
申请公布
1970-01-01
授权
2023-05-02
预估到期
2032-11-17
| 申请号 | CN202223058869.0 |
| 申请日 | 2022-11-17 |
| 授权公布号 | CN218946969U |
| 授权公告日 | 2023-05-02 |
| 分类号 | B23Q3/06 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 广州柴油机厂股份有限公司 |
| 申请人地址 | 广东省广州市荔湾区芳村大道东73号 |
专利法律状态
2023-05-02
授权
状态信息
授权
摘要

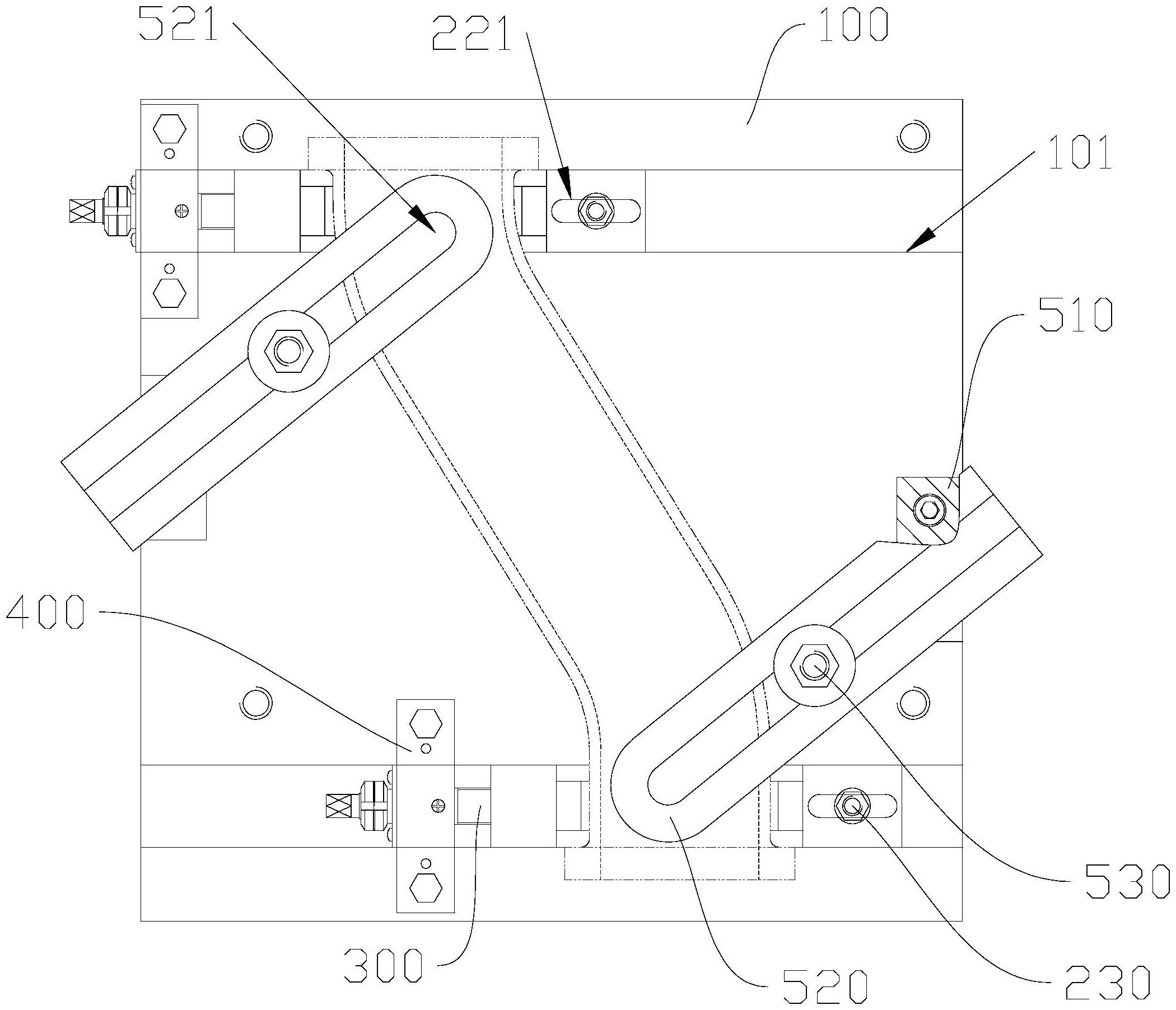

本实用新型公开了一种夹持工装,包括底座、夹持组件、连接杆、固定座,所述底座开设有至少两条导向槽:每条所述导向槽内设置有所述夹持组件,所述夹持组件包括第一夹块和第二夹块,所述第一夹块和所述第二夹块在所述导向槽内滑动以实现异形零件的夹紧或放松;所述连接杆用于驱动所述第一夹块在所述导向槽内滑动;所述固定座与所述底座固定连接,所述固定座用于径向定位所述连接杆。夹持工装通过多组夹持组件对异形零件的多个端点实现异形零件的夹装。夹持组件在导向槽内滑动调整位置,以适应不同形状的异形零件的夹持。通过连接杆驱动第一夹块向第二夹块靠近或远离以实现异形零件的夹紧或放松。
