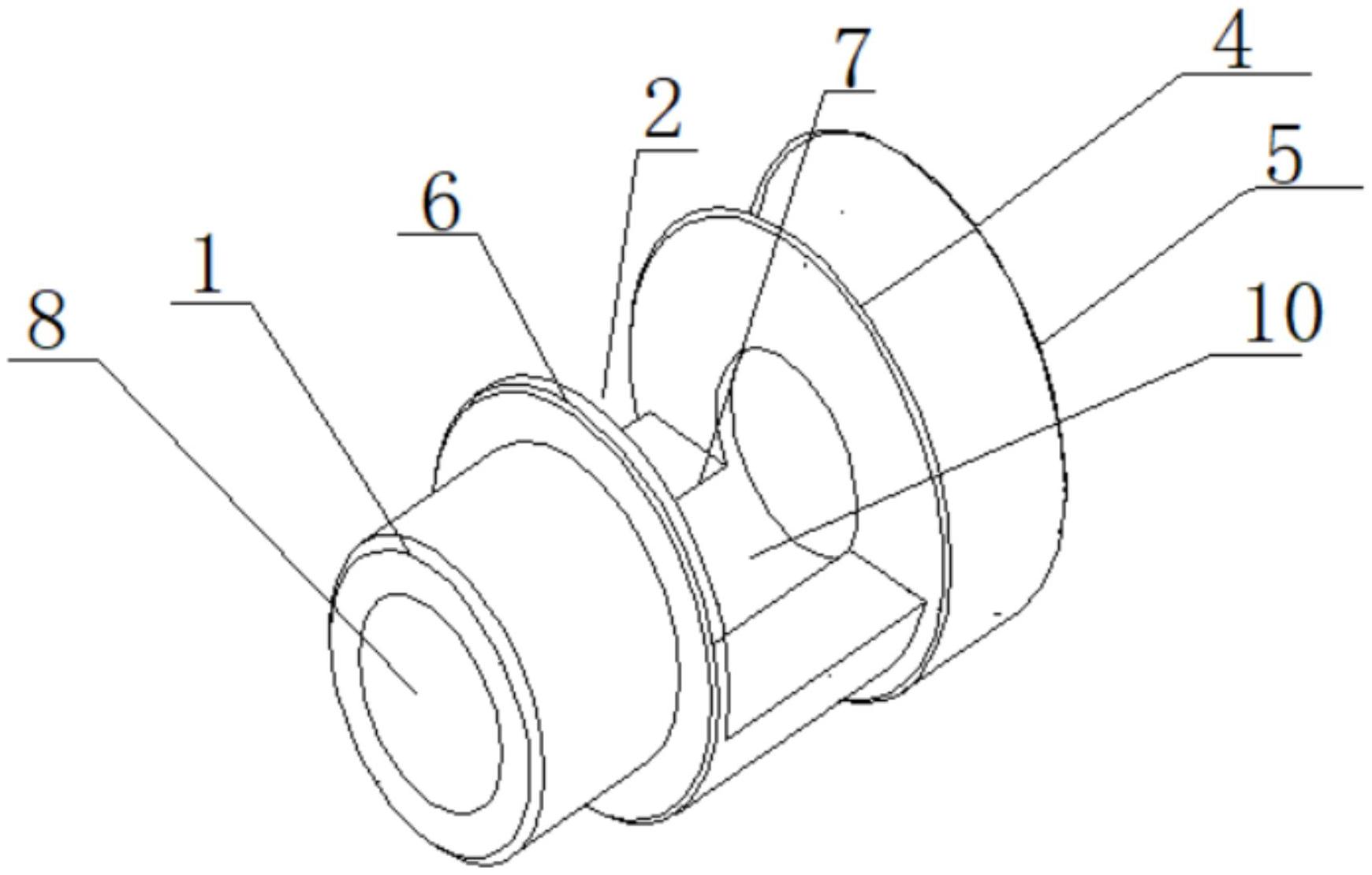

本实用新型公开了一种新型电线电缆屏蔽层纵包放线装置，包括放线主架，所述放线主架的内侧固定安装有束丝模具，所述束丝模具和放线主架之间贯穿安装有锁紧螺钉，所述放线主架的一侧设置有连接座。该一种新型电线电缆屏蔽层纵包放线装置，在进行日常生产加工电线放线工序的过程中，当铝塑复合带包覆电线芯线和裸铜时，通过束丝模具3进行预成形，束丝模具上加工的定径孔可以根据生产电线外径进行更换；通过观察室观测铝塑复合带是否全部包覆电线芯线和裸铜，并调整包覆效果。该放线装置结构简单、操作方便，通过该装置可以直接监控铝塑复合带是否完全包覆芯线、裸铜，防止包覆过程出现的翻边、丁折，同时大大提高纵包屏蔽层生产效率。
