授权公布号:CN106640822B
一种可以减小开启压力的液压单向阀
有效
申请
2017-02-22
申请公布
2017-05-10
授权
2018-01-02
预估到期
2037-02-22
申请号 CN201710094317.X
申请日 2017-02-22
申请公布号 CN106640822A
申请公布日 2017-05-10
授权公布号 CN106640822B
授权公告日 2018-01-02
分类号 F15B13/02
分类 流体压力执行机构;一般液压技术和气动技术;
申请人名称 首安工业消防有限公司
申请人地址 北京市顺义区李桥镇南半壁店工业区李天路22号

专利法律状态

2018-03-02 专利申请权、专利权的转移
状态信息
专利权的转移;IPC(主分类):F15B13/02;登记生效日:20180207;变更事项:专利权人;变更前:刘雄心;变更后:首安工业消防有限公司;变更事项:地址;变更前:121000 辽宁省锦州市凌河区康宁里48-7;变更后:101304 北京市顺义区李桥镇南半壁店工业区李天路22号
2018-01-02 授权
状态信息
授权
2017-06-06 实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F15B13/02;申请日:20170222
2017-05-10 公布
状态信息
公布

摘要

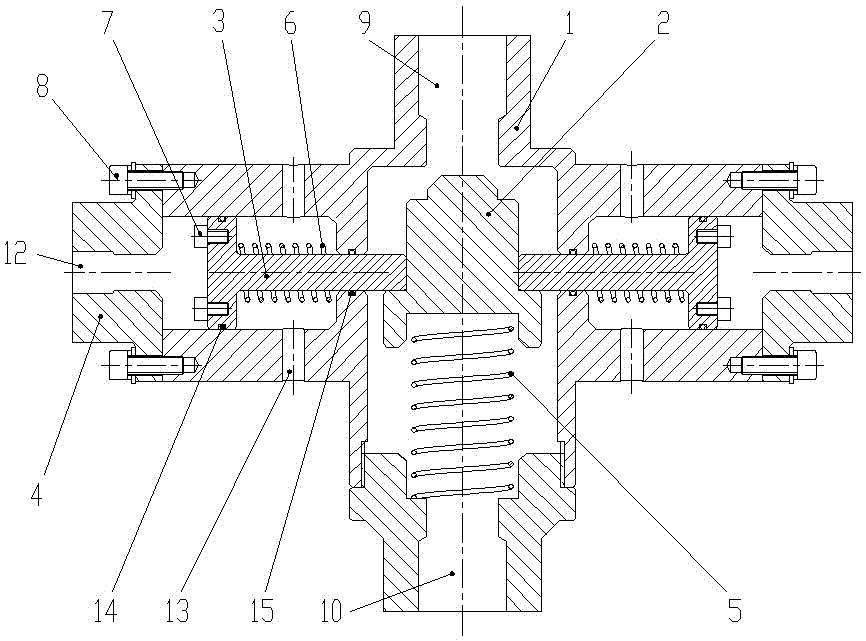

本发明属于液压控制领域,尤其涉及一种可以减小开启压力的液压单向阀,对于一般的液压阀来说,水流必须损失20%~30%的压力才能保持复位弹簧处于压缩状态并使阀芯开启,从而提高了成本,本发明的技术方案是:包括阀体,阀体包括有进水口和出水口,在进水口和出水口之间安装有阀芯,阀芯和出水口之间安装有复位弹簧,阀体内至少安装有一个挡杆,挡杆和阀体之间安装有挡杆弹簧,阀体的外侧连接有阀盖并且在连接处形成密封,挡杆的较大直径和较小直径的外圆周表面均与阀体内与之相配合的内圆周表面形成滑动密封,当阀芯向下运动到一定位置时,挡杆能向着阀芯的方向运动,使阀芯不能向上复位,从而保障液压单向阀正常开启不复位。
