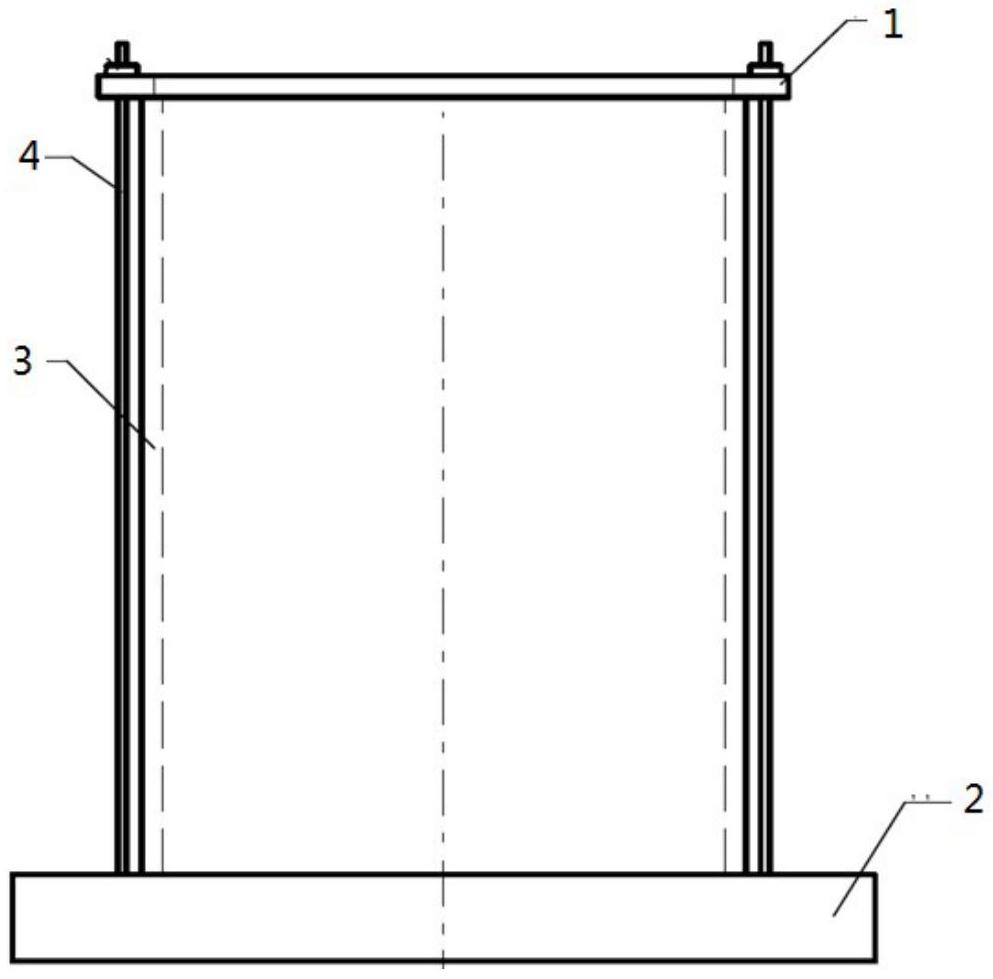

大型船舶舵杆衬套复合型加工工装,是大型船舶舵系轴承衬套在龙门铣床进行镗孔加工用的复合型装夹胎具，有与轴承衬套一端配合的下胎座（2），其特征在于：下胎座带有与轴承衬套一端口径配合的止口定位圆缺，圆缺外部带有分布的螺孔，螺孔配合连接有螺丝杆；还有上压盖（1），螺丝杆（4）穿过上压盖分布对应的孔与螺帽连接，螺帽上紧将上压盖压在轴承衬套另一端，实现扣压式装夹。衬套下端与止口定位圆缺配合，上部上压盖下压，并用8组螺丝杆紧固，保证整个工件装夹受力均匀，在镗孔加工中完全保证了衬套内孔加工的粗糙度和形位公差要求。
