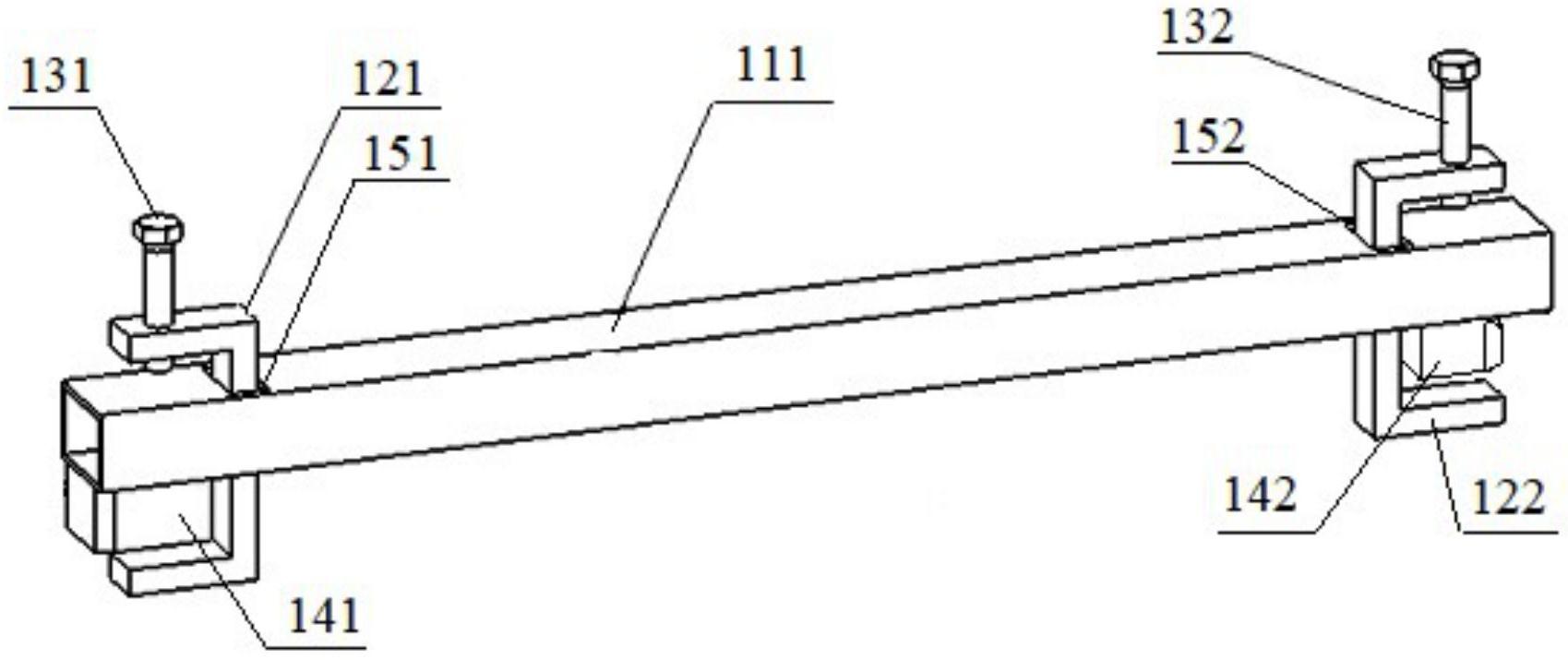

本发明公开了大型低速船用柴油机机架侧板大门框装配工装，涉及柴油机机架侧板大门框装配工装，尤其涉及大型低速船用柴油机机架侧板大门框装配工装。大型低速船用柴油机机架侧板大门框装配工装,其特征在于,通过2组相同的定位夹紧装配工装，用固定法兰及固定在方管上的定位块之间所形成的缝隙，以及固定法兰、方管及固定在方管上的定位块之间所形成的缝隙，将大门框和侧板分别定位，并通过螺栓锁紧。本发明与现有技术相比：提高了大型低速船用柴油机侧板大门框装配时装配效率，提高了装配尺寸精度，保证了作业的安全。
