授权公布号:CN216665338U
一种电动伸缩门的滑动组件
有效
申请
2021-11-24
申请公布
1970-01-01
授权
2022-06-03
预估到期
2031-11-24
| 申请号 | CN202122896781.5 |
| 申请日 | 2021-11-24 |
| 授权公布号 | CN216665338U |
| 授权公告日 | 2022-06-03 |
| 分类号 | E05D13/00 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 佛山市勇创门业科技有限公司 |
| 申请人地址 | 广东省佛山市南海区丹灶镇东联金城工业区徐环英厂房之一 |
专利法律状态
2022-06-03
授权
状态信息
授权
摘要

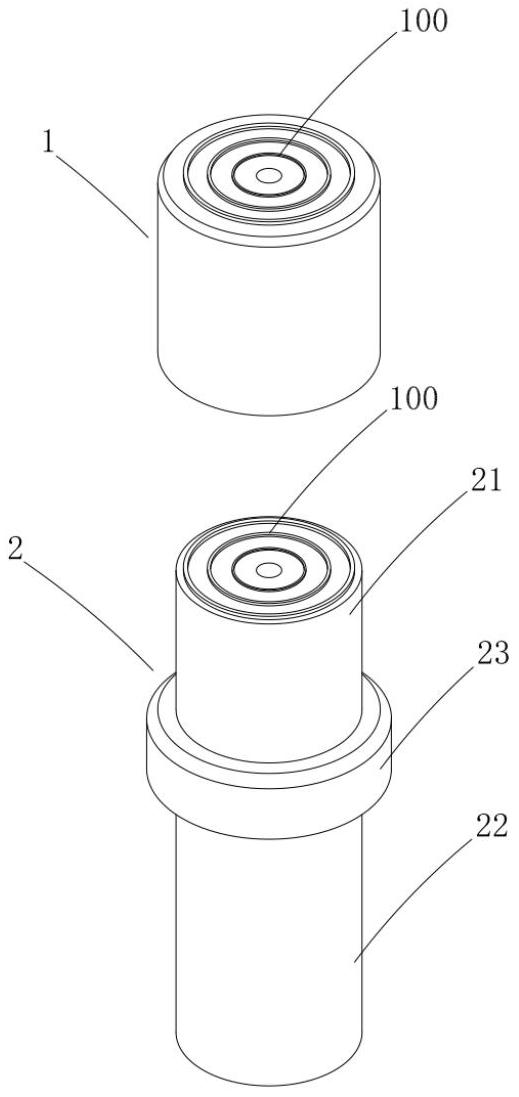

本实用新型公开了一种电动伸缩门的滑动组件,包括活动件和连接件,所述活动件和连接件均呈圆柱状,所述活动件的一端开设有转动槽,所述连接件两端分别设有第一连接端和第二连接端,所述第一连接端和第二连接端之间设有限位部,所述限位部的直径大于第一连接端、第二连接端的直径,所述第一连接端转动插接在所述转动槽内,通过连接件的第二连接端固定插接在电动伸缩门的交叉连杆一端,连接件的第一连接端在活动件的转动槽内转动,伸缩门收缩时,交叉连杆带动连接件上下滑动,使活动件在电动伸缩门的框体内转动,即使门框体积累污垢,活动件容易在框体内也能顺畅移动,而且移动过程中噪音低,从而可以保证伸缩门顺利地收缩,提高可靠性。
