授权公布号:CN219138944U
伸缩梯的缓降结构
有效
申请
2022-12-28
申请公布
1970-01-01
授权
2023-06-06
预估到期
2032-12-28
| 申请号 | CN202223596492.4 |
| 申请日 | 2022-12-28 |
| 授权公布号 | CN219138944U |
| 授权公告日 | 2023-06-06 |
| 分类号 | E06C1/12;E06C7/08 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 佛山市顺德区万怡家居用品有限公司 |
| 申请人地址 | 广东省佛山市顺德区大良街道安利工业区 |
专利法律状态
2023-06-06
授权
状态信息
授权
摘要

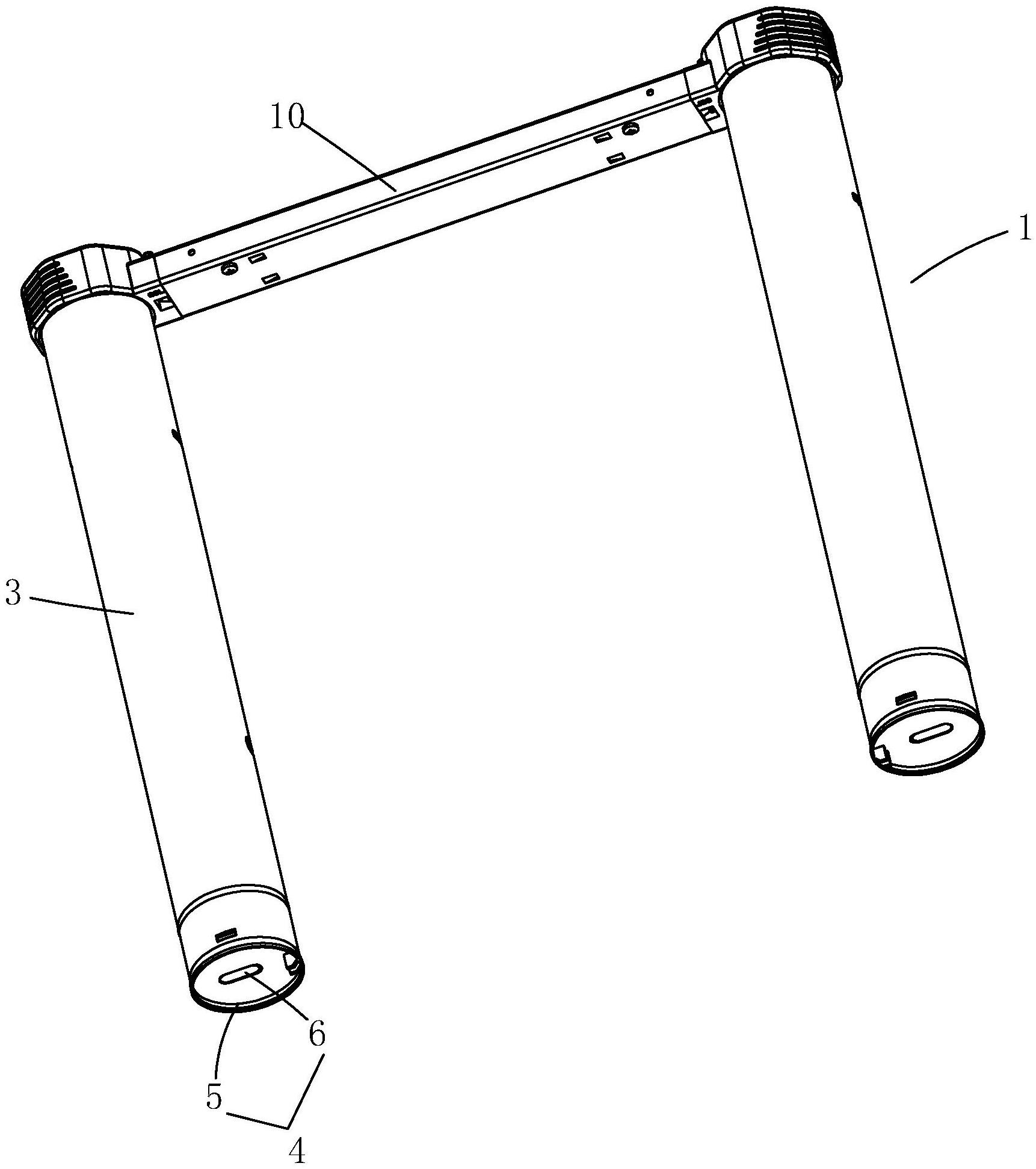

本实用新型涉及一种伸缩梯的缓降结构,包括多级梯段,第一级梯段为第一梯段,第二级梯段为第二梯段,如此类推,每一级的梯段包括梯框管,梯框管内均设置有缓降组件,所述缓降组件包括底盖和弹性片,所述底盖上端卡紧在前一级梯段下端内腔,底盖下端插入后一级梯段上端内腔,所述前一级梯段与后一级梯段之间的间隙形成透气间隙,所述底盖开有气体通道,所述弹性片的尺寸大于气体通道尺寸,弹性片设置在底盖上,弹性片形变封闭或打开气体通道。所述第一梯段上拉过程中,第一梯段的梯框管和第二梯段的梯框管之间形成负压,避免第一梯段下降过快压伤用户,提高伸缩梯的使用安全性,如此类推,第二梯段下降过程具备缓降效果。
