授权公布号:CN216700641U
一种电子产品硅胶件的固定结构
有效
申请
2022-01-04
申请公布
1970-01-01
授权
2022-06-07
预估到期
2032-01-04
| 申请号 | CN202220017456.9 |
| 申请日 | 2022-01-04 |
| 授权公布号 | CN216700641U |
| 授权公告日 | 2022-06-07 |
| 分类号 | H05K5/02 |
| 分类 | 其他类目不包含的电技术; |
| 申请人名称 | 深圳市火火兔智慧科技有限公司 |
| 申请人地址 | 广东省深圳市南山区西丽街道西丽社区打石一路深圳国际创新谷(万科云城一期七栋)1栋B座2103研发用房 |
专利法律状态
2022-06-07
授权
状态信息
授权
摘要

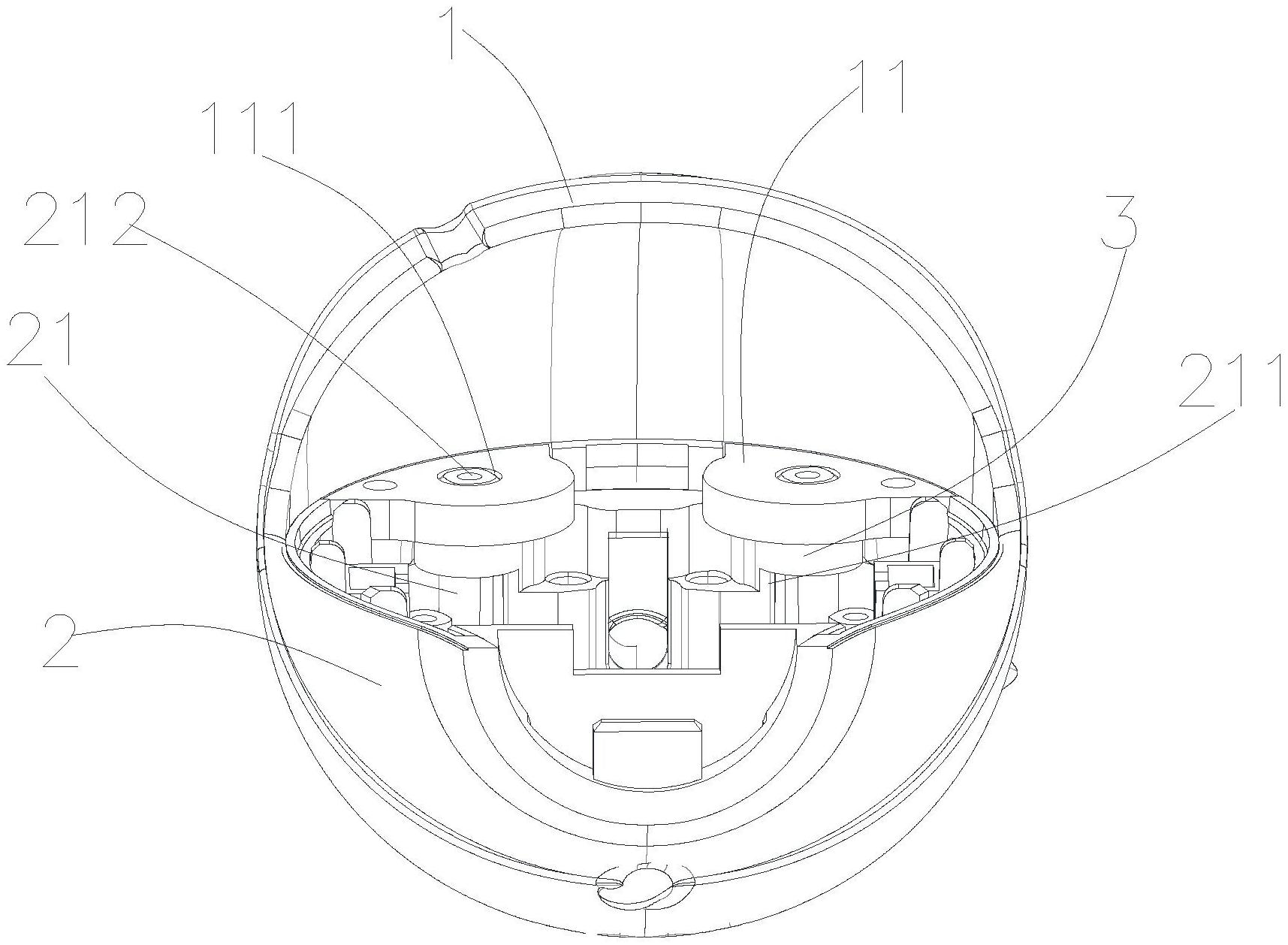

本实用新型公开了一种电子产品硅胶件的固定结构,涉及玩具技术领域,其包括具有开口的空心后壳体,和连接于空心后壳体内腔室的第一空心半硅胶体;所述空心后壳体的内壁上形成有定位柱,所述定位柱上形成有定位孔,所述第一空心半硅胶体的内壁形成有与定位柱相对应的连接凸起,所述连接凸起穿过所述定位孔,所述连接凸起的外壁向外侧形成对空心后壳体进行限位的限位凸起。本实用新型的定位牢固可靠,降低了硅胶件由于外力的作用脱离产品的风险,同时减少固定胶水、连接螺丝材料的使用,降低组装成本,提高组装效率。
