授权公布号:CN114352035B
一种大跨度装配式组合拱形重屋顶结构及其施工方法
有效
申请
2022-03-18
申请公布
2022-04-15
授权
2022-06-21
预估到期
2042-03-18
| 申请号 | CN202210266962.6 |
| 申请日 | 2022-03-18 |
| 申请公布号 | CN114352035A |
| 申请公布日 | 2022-04-15 |
| 授权公布号 | CN114352035B |
| 授权公告日 | 2022-06-21 |
| 分类号 | E04B7/08;E04B7/10;E04G21/14 |
| 分类 | 建筑物; |
| 申请人名称 | 清华大学建筑设计研究院有限公司 |
| 申请人地址 | 北京市海淀区清华大学设计中心楼 |
专利法律状态
2022-06-21
授权
状态信息
授权
2022-04-15
公布
状态信息
公布
摘要

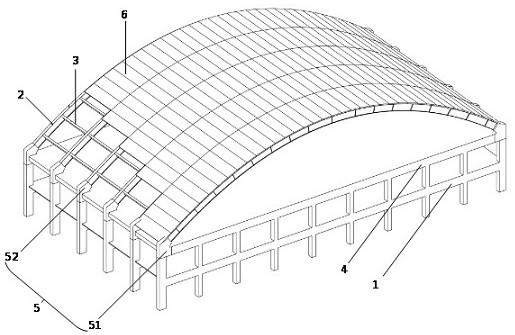

本发明提供一种大跨度装配式组合拱形重屋顶结构及其施工方法,涉及建筑设计技术领域,安装下部支承结构,对与钢‑混凝土组合拱肋连接的支撑框架施加预应力,使支撑框架在预应力的作用下产生向内收变形;在下部支承结构上方吊装钢‑混凝土组合拱肋;在钢‑混凝土组合拱肋上沿第一方向安装拱间联系梁;沿第二方向在钢‑混凝土组合拱肋内浇筑混凝土,沿第二方向形成屋面板;钢‑混凝土组合拱肋包括:带有外伸翼缘的箱型钢拱以及填充在箱型钢拱内的混凝土拱。本发明可以实现跨度超过60米的情况,且施工难度小,安全风险低,成本低。
