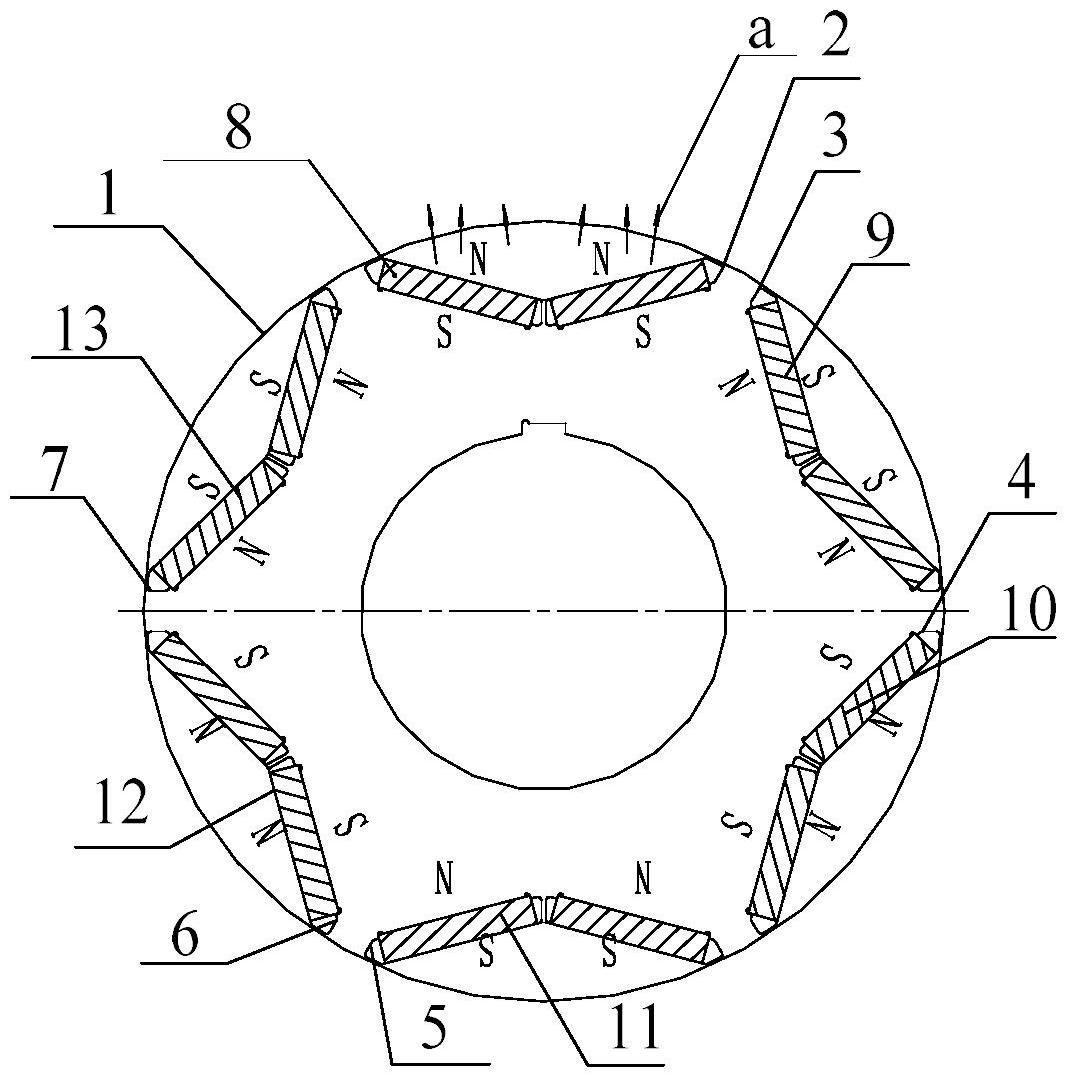

一种永磁电机转子冲片机构，涉及永磁电机技术领域，本实用新型的第一V型槽、第二V型槽、第三V型槽、第四V型槽、第五V型槽、第六V型槽、第一V型磁体、第二V型磁体、第三V型磁体、第四V型磁体、第五V型磁体和第六V型磁体的结构布局设计利用电机转子冲片的有效面积，在磁通密度允许的情况，增大永磁体的导磁面积，即增大转子冲片径向单位面积的磁通量；在转子径向方向增加了电机所需的单位面积的磁通量，电机轴向方向就可以缩短尺寸，即减小了电机的轴向尺寸，同样满足电机各方面的性能要求，使煤矿用永磁变频一体电机做到小体积大功率，可以有效将同功率永磁变频一体电机尺寸减小。
