授权公布号:CN217743499U
一种折叠翻转机构及具有其的桌子
有效
申请
2022-05-26
申请公布
1970-01-01
授权
2022-11-08
预估到期
2032-05-26
| 申请号 | CN202221288307.2 |
| 申请日 | 2022-05-26 |
| 授权公布号 | CN217743499U |
| 授权公告日 | 2022-11-08 |
| 分类号 | A47B3/08 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 珠海励致洋行办公家私有限公司 |
| 申请人地址 | 广东省珠海市香洲区金鼎工业园金洲路16号 |
专利法律状态
2022-11-08
授权
状态信息
授权
摘要

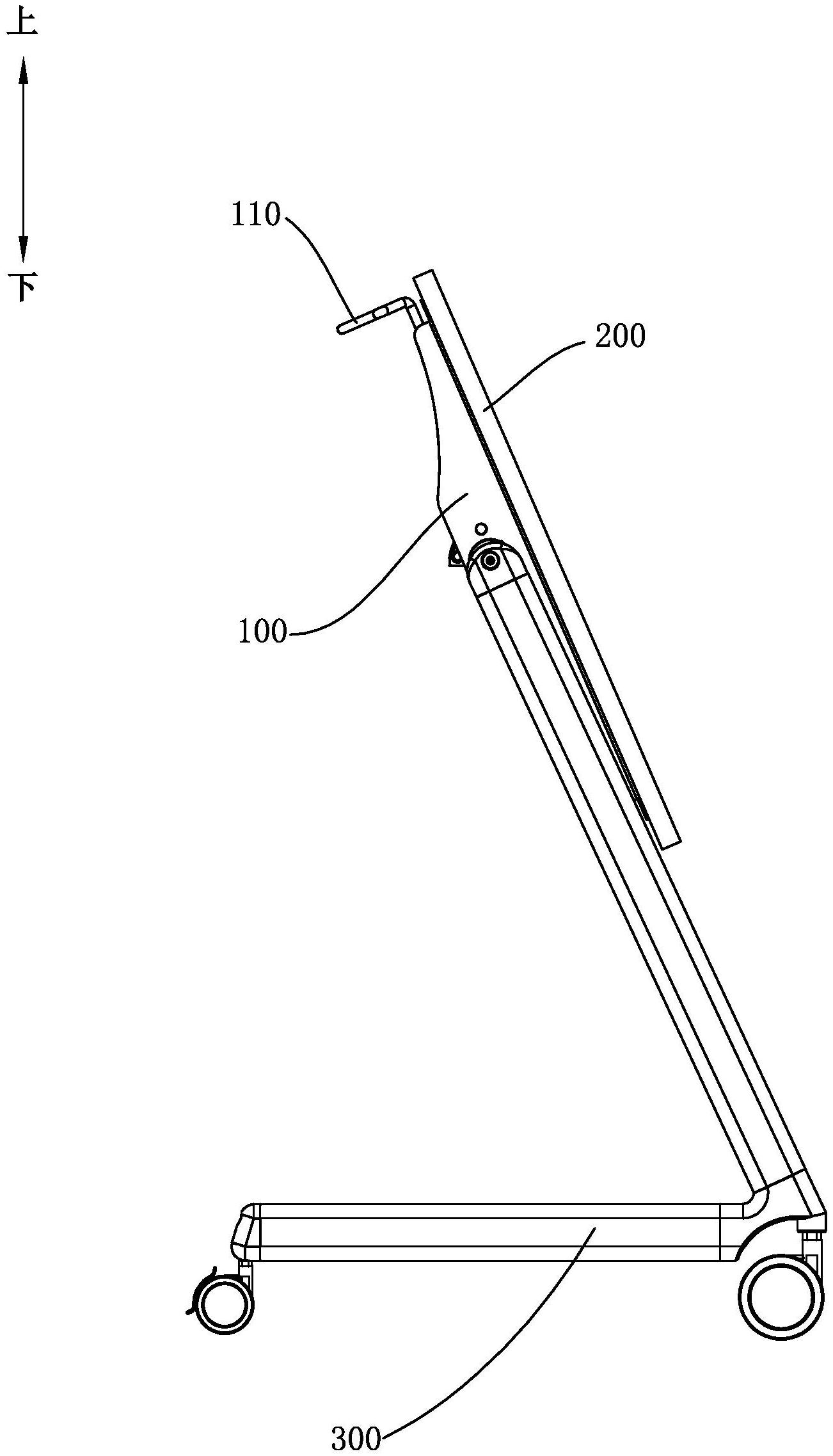

本实用新型公开了一种折叠翻转机构,可安装于桌板与桌板支架之间,包括:固定座,一侧安装于桌板,另一侧与桌板支架转动连接;扭杆,设置于固定座上,扭杆可相对固定座围绕扭杆自身的轴线转动;推动件,一端为连接端,另一端为摆动端,连接端与扭杆相连接;定位孔,开设于桌板支架上;销轴,设置于固定座上,销轴可沿自身轴向滑动,销轴沿自身轴向排列设置有两个止挡壁;其中,当扭杆转动时,推动件的摆动端可在两个止挡壁间摆动,摆动端可推动止挡壁并带动销轴滑动以使销轴插入或脱离定位孔。本实用新型还公开了一种桌子。操作方便,仅需扭动扭杆即可实现桌板在使用状态和折叠状态间的切换,并且无需配备气压缸等部件,可节省成本。
