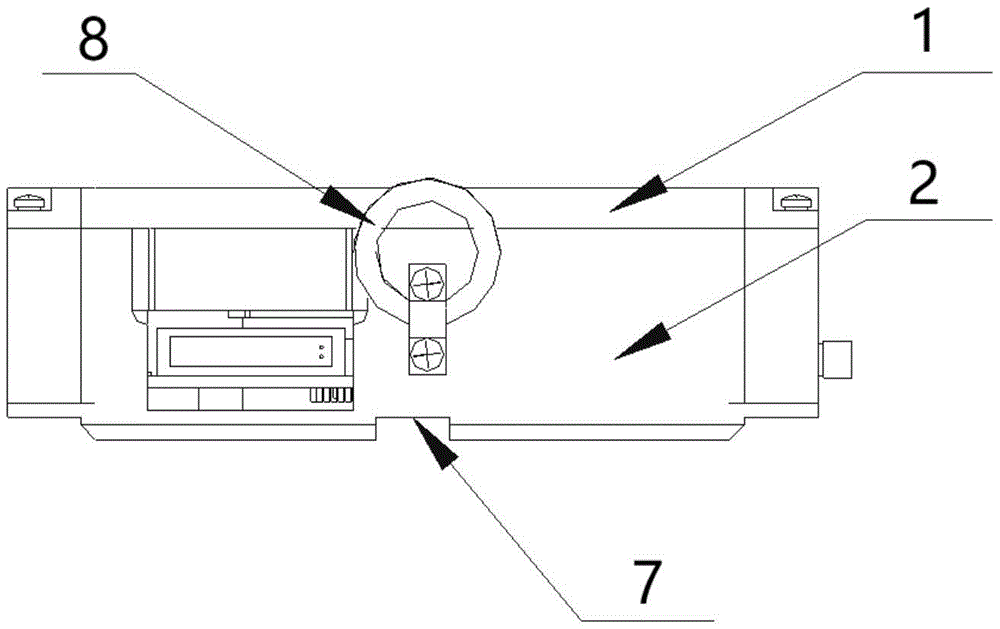

本实用新型公开了一种便携推拔式模块盒结构，包括：所述模块盒本体内安装有印制板，且模块盒本体后侧设置有与印制板电连接的插头，其与配线设备内的插座相适配；所述模块盒本体底部设置有导向槽，通过导向槽与配线设备上导轨的配合实现模块盒本体在配线设备内的滑动连接；所述模块盒本体前侧设置有可上下翻转180°的拉手，通过拉手将模块盒本体从配线设备内沿导轨拉出，让插头插座顺着插针方向分离。本实用新型具有结构简单、安装巧妙、性能可靠等特点，通过导向槽的控制作用实现印制板间插头、插座的完美对接，进而通过拉手的拉动作用便于功能模块的取出，同时让插头插座顺着插针方向分离从而达到保护插针不弯断的目的，易于推拔。
