授权公布号:CN217083501U
一种飞镖靶固定架
有效
申请
2022-04-22
申请公布
1970-01-01
授权
2022-07-29
预估到期
2032-04-22
| 申请号 | CN202220951621.8 |
| 申请日 | 2022-04-22 |
| 授权公布号 | CN217083501U |
| 授权公告日 | 2022-07-29 |
| 分类号 | F41J3/00;F41J1/00;F41J1/10 |
| 分类 | 武器; |
| 申请人名称 | 东莞市康都电子制造有限公司 |
| 申请人地址 | 广东省东莞市东城街道勿松路3号201室 |
专利法律状态
2022-07-29
授权
状态信息
授权
摘要

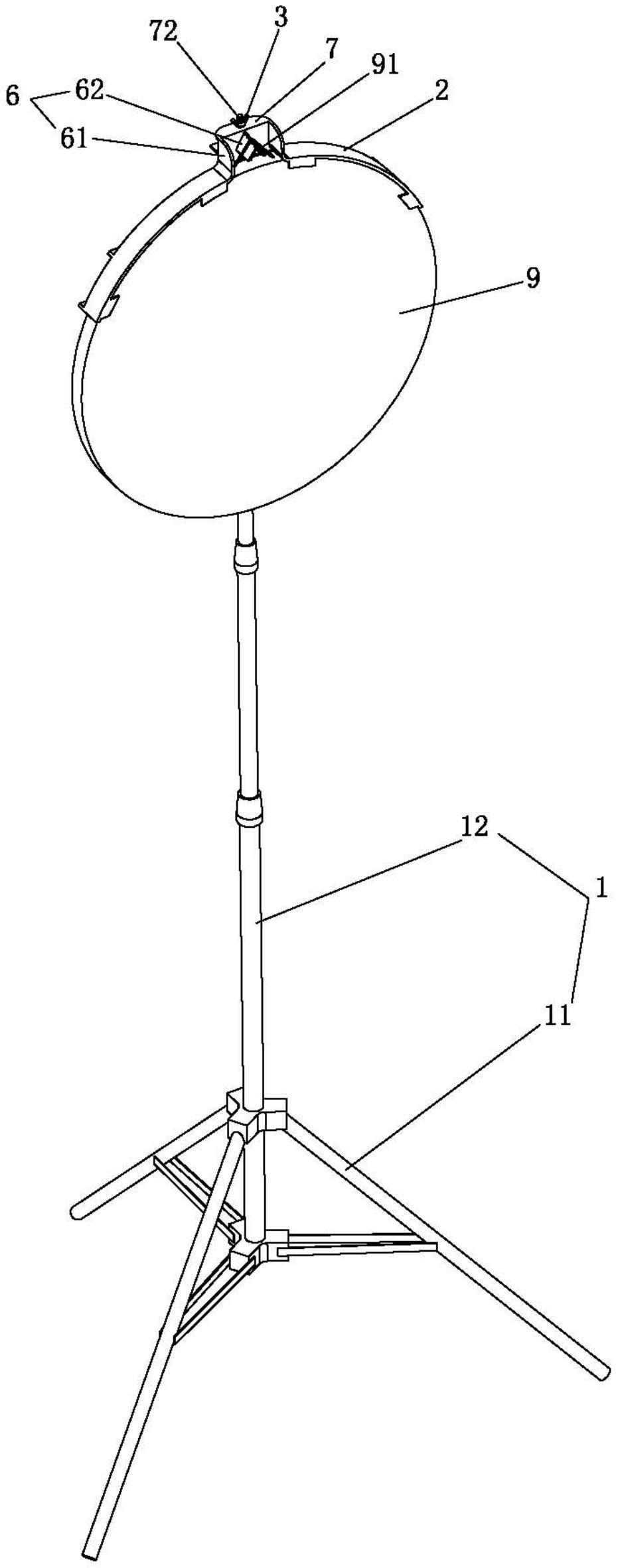

本实用新型涉及飞镖用具技术领域,尤其是指一种飞镖靶固定架,包括支撑架、装设于支撑架的顶部的固定盘及与支撑架可拆卸地连接的锁固件,所述固定盘包括抵触板、设置于抵触板的正面的弧形限位槽体、设置于弧形限位槽体的顶部并与弧形限位槽体连通的吊挂结构、连接于弧形限位槽体的连接板及设置于抵触板的背面的定位结构,所述锁固件用于将连接板锁固于支撑架,所述支撑架的顶部突伸至定位结构内。本实用新型的结构简单,使用便捷,拆装飞镖靶方便,能够有效地对飞镖靶进行吊挂和固定,保证了飞镖靶在使用过程中的位置精度和稳定性,不会出现飞镖靶随意摆动的问题。
