授权公布号:CN215292286U
一种防风拉链卷帘
有效
申请
2020-11-19
申请公布
1970-01-01
授权
2021-12-24
预估到期
2030-11-19
| 申请号 | CN202022689902.4 |
| 申请日 | 2020-11-19 |
| 授权公布号 | CN215292286U |
| 授权公告日 | 2021-12-24 |
| 分类号 | E06B9/40;E06B9/72;E06B9/56;E06B9/58;E06B9/42 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 亨特道格拉斯窗饰产品(中国)有限公司 |
| 申请人地址 | 上海市闵行区中春路2805号8幢 |
专利法律状态
2021-12-24
授权
状态信息
授权
摘要

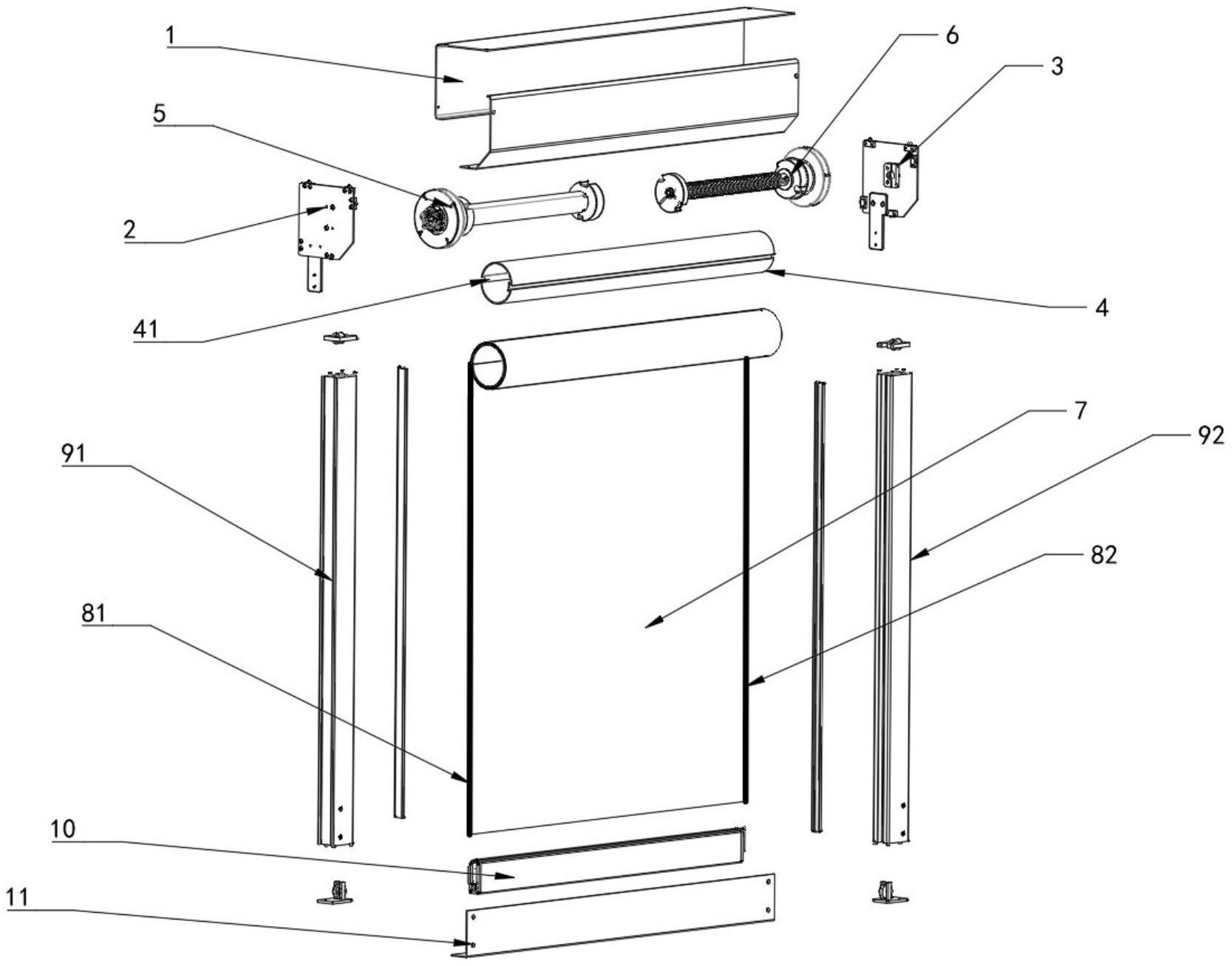

本实用新型涉及一种防风拉链卷帘,包括卷筒,卷筒两侧设有左、右安装板。卷筒内设有管状电机、扭簧组件,卷筒外壁卷绕有帘布。帘布左右两侧设有边轨组件,帘布底端固定有底杆。扭簧组件包括传动杆、扭簧转轮、扭簧、扭簧定轮、第一卷轮,扭簧转轮与传动杆轴承连接且与卷筒内壁连接,扭簧定轮与传动杆固定连接,扭簧两端分别与扭簧定轮、扭簧转轮连接。电机左端设有与电机固定连接的第二卷轮。第一卷轮与所述第二卷轮之间设有循环绳,循环绳右端固定于第一卷轮上,循环绳左端依次穿过右边轨组件、底杆、左边轨组件后固定于所述第二卷轮上。
