授权公布号:CN216814245U
一种风门调节器
有效
申请
2022-02-17
申请公布
1970-01-01
授权
2022-06-24
预估到期
2032-02-17
申请号 CN202220320118.2
申请日 2022-02-17
授权公布号 CN216814245U
授权公告日 2022-06-24
分类号 F24C3/12;F24C5/16;F23L13/00
分类 供热;炉灶;通风;
申请人名称 合肥培恩电器有限公司
申请人地址 安徽省合肥市长丰双凤经济开发区淮南北路与润河路交口东北角

专利法律状态

2022-06-24 授权
状态信息
授权

摘要

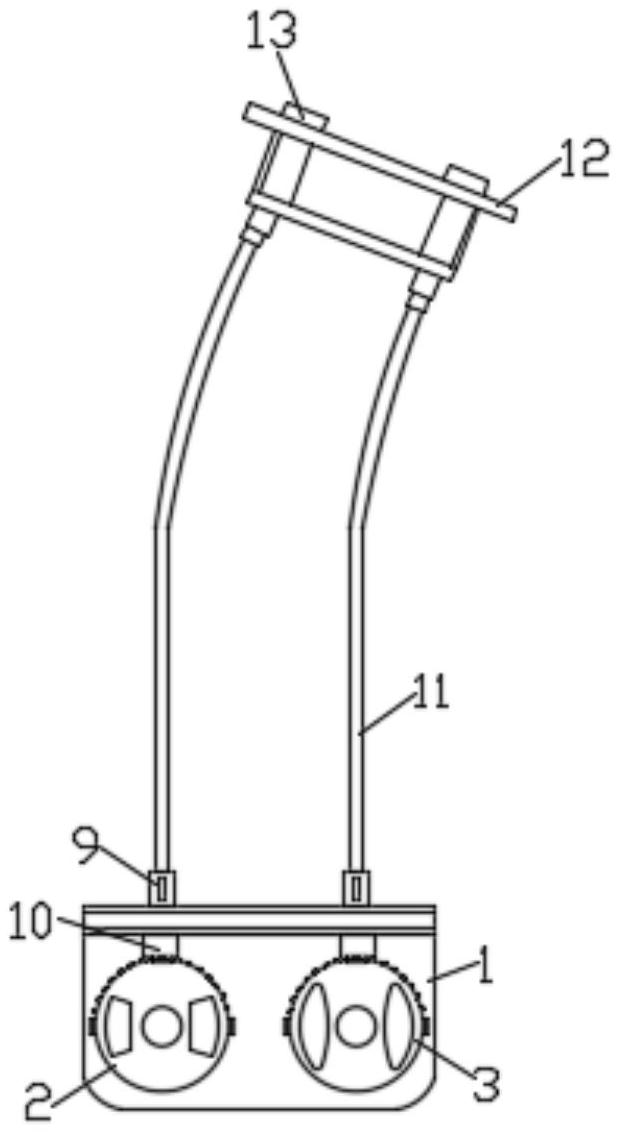

本实用新型公开一种风门调节器,包括调节器本体,所述调节器本体上转动安装有第一调节片、第二调节片,所述第一调节片上开设有两个第一进气孔,所述第二调节片上开设有两个第二进气孔,所述第一调节片上开设有喷嘴固定孔一,所述第二调节片上开设有喷嘴固定孔二,所述第一调节片与第二调节片的半周圆面上均设置有若干调节齿,所述调节器本体上转动安装有两个连接座,所述连接座底部固定安装有旋转锥齿轮。本实用新型通过第一调节片与第二调节片上半圆周面的调节齿的设置,配合两侧的限制齿,可以有效感知第一调节片与第二调节片的调节角度,可以防止第一调节片与第二调节片上的循环转动而找不到合适的位置。
